Donde V es el valor eficaz de la tensión, I es el valor eficaz de la intensidad de corriente, y \cos(\varphi) es el factor de potencia del hogar.

Al instalar este dispositivo en el carril DIN de tu cuadro eléctrico general (justo después del Interruptor General de Automático o IGA), el vatímetro lee instantáneamente cuánta energía está demandando tu casa y cuánta energía, en caso de haber excedentes, se está inyectando hacia la red de tu comercializadora.

Las 3 funciones críticas del vatímetro en una instalación solar

Si tienes paneles solares pero no tienes un vatímetro, tu inversor inyectará a ciegas toda la energía que produzca. Incorporar este smart meter dota al sistema de inteligencia activa para realizar tres funciones vitales:

1. Monitorización y control de consumo (Telemetría)

Sin un vatímetro, la aplicación de tu móvil solo te mostrará cuánta energía generan tus placas solares. Pero, ¿cuánta energía está consumiendo realmente tu casa? ¿Estás regalando kilovatios a la red o te estás quedando corto? El vatímetro se comunica de forma constante con el inversor (mediante un cable de datos RS485 o Modbus). Esto te permite ver en tiempo real dos gráficas fundamentales: tu curva de generación y tu curva de consumo. Gracias a esto, puedes cambiar tus hábitos y encender la lavadora o la aerotermia justo en el pico de producción solar.

2. Gestión de la "Inyección Cero"

En España, aunque la compensación de excedentes es la norma habitual, existen escenarios legales o técnicos donde el cliente no puede o no quiere verter ni un solo kilovatio a la red eléctrica (por ejemplo, si aún no tienes el boletín eléctrico legalizado o tu instalación está en una nave industrial con restricciones). El vatímetro soluciona este problema. Al leer que la casa consume, por ejemplo, 1.000W y las placas producen 3.000W, el vatímetro envía una orden inmediata al inversor: "Corta la producción y ajústala exactamente a 1.000W". Este mecanismo de estrangulamiento protege la red y cumple con la normativa de inyección cero de forma milimétrica.

3. El director de orquesta de las Baterías (Arquitectura BESS)

Si cuentas con un banco de baterías LiFePO4, el vatímetro es innegociable. Él es quien decide el flujo de la corriente. Si los paneles producen 4.000W y la casa consume 1.000W, el vatímetro "ve" que sobran 3.000W. En lugar de verterlos a la red o estrangular el inversor, da la orden de enviar esos 3.000W exactos a cargar las baterías. Por la noche, cuando el sol desaparece, el vatímetro detecta que la casa empieza a consumir de la red y ordena a las baterías que se descarguen para compensar ese consumo y llevar el contador de tu compañía eléctrica a cero.

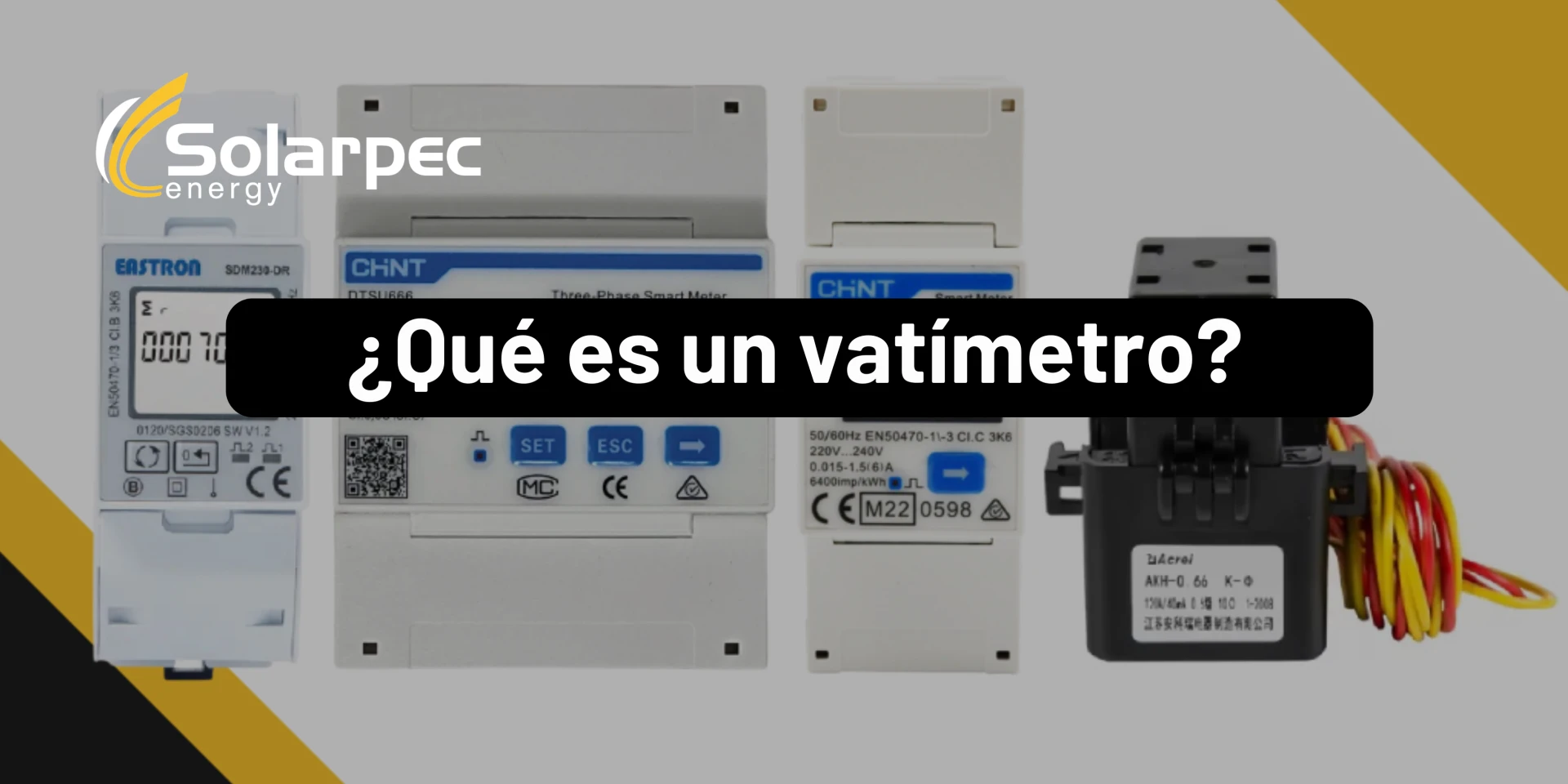

Tipos de vatímetros: Monofásicos, Trifásicos y Pinzas Toroidales

Dependiendo del tipo de suministro que tengas contratado, el smart meter varía en su arquitectura:

• Vatímetros Monofásicos: Utilizados en el 90% de las viviendas en España (230V). Suelen ser compactos y ocupan muy poco espacio en el cuadro eléctrico.

• Vatímetros Trifásicos: Imprescindibles en naves industriales, grandes fincas o casas con maquinaria pesada (400V). Miden la potencia de forma independiente en cada una de las tres fases (L1, L2, L3) para asegurar un balanceo correcto.

Además, por su forma de medición, encontramos:

• De medida directa: Los cables gruesos de la vivienda pasan literalmente por dentro del dispositivo. Soportan amperajes limitados (generalmente hasta 60A o 80A).

• De medida indirecta (con pinza amperimétrica): También llamados transformadores de corriente (CT). En lugar de cortar los cables generales, se abraza el cable de fase principal con una pinza toroidal. Son obligatorios en instalaciones de gran calibre industrial donde los amperajes fundirían un equipo de medida directa.

Conclusión: La recomendación de Solarpec

Un inversor fotovoltaico de primer nivel pierde más de la mitad de su funcionalidad si no está acompañado de un vatímetro calibrado y bien instalado. Este pequeño componente es el puente que une la física de la generación solar con la inteligencia domótica de tu hogar.

En Solarpec, todas nuestras instalaciones conectadas a red o híbridas incluyen de serie la instalación y configuración de smart meters de grado industrial. Nuestros ingenieros se aseguran de que el protocolo de comunicación entre el vatímetro y tu inversor sea impecable, garantizando que tengas el control absoluto de cada vatio que entra y sale de tu vivienda.
