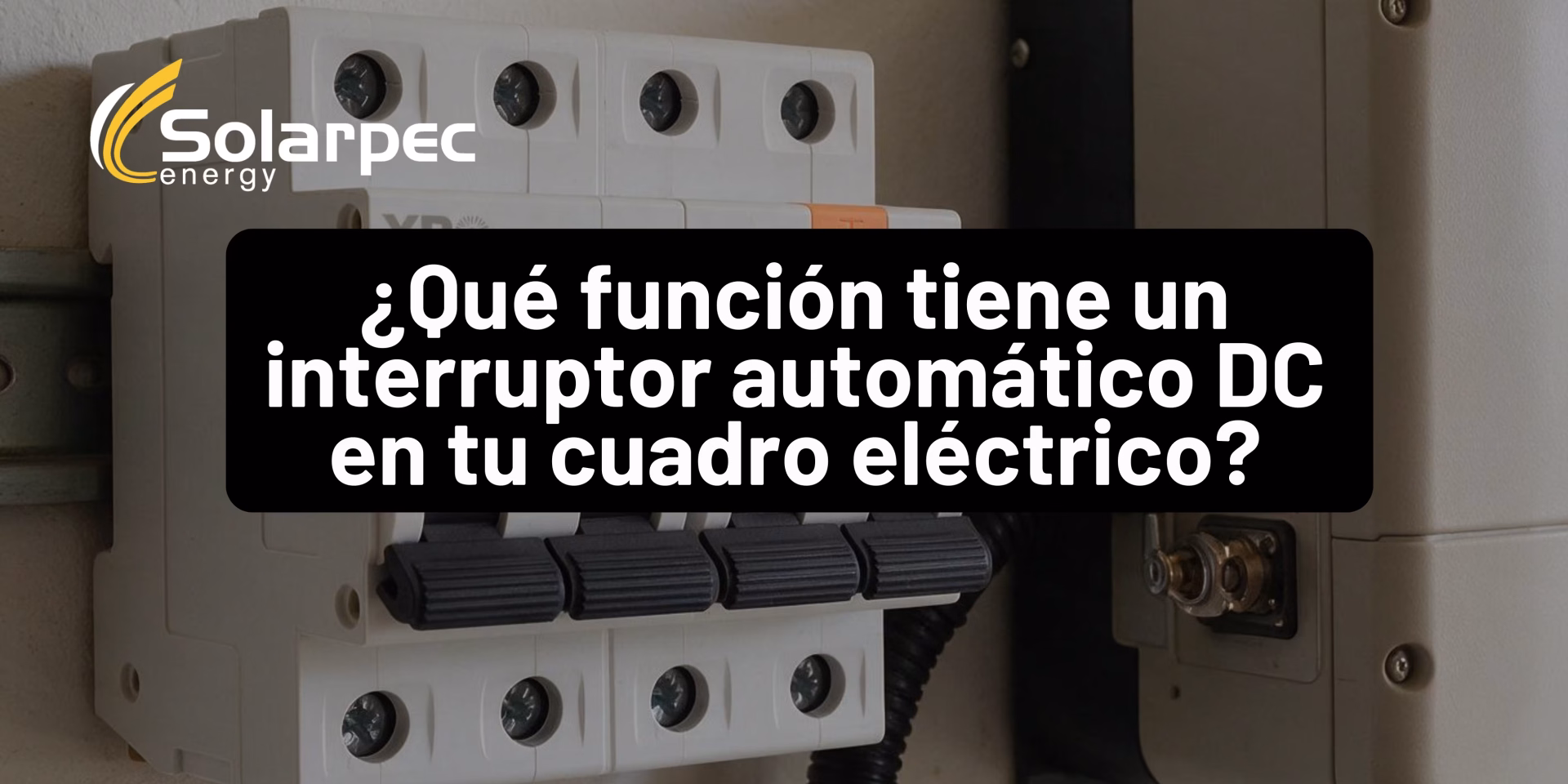

¿Qué función tiene un interruptor automático DC en tu cuadro eléctrico?

Cuando se habla de una instalación fotovoltaica, la mayoría de las personas piensa en los paneles solares o en el inversor, ya que son los componentes más visibles del sistema. Sin embargo, existen otros elementos menos conocidos que desempeñan un papel esencial para garantizar la seguridad, el correcto funcionamiento y la protección de toda la instalación. Uno de ellos es el interruptor automático de corriente continua (DC).

Este dispositivo forma parte del cuadro eléctrico de muchas instalaciones solares y su misión principal es proteger el circuito de corriente continua que conecta los paneles solares con el inversor. Aunque suele pasar desapercibido, actúa como una barrera frente a sobrecargas, cortocircuitos y otras incidencias eléctricas que podrían afectar tanto al rendimiento del sistema como a la seguridad de las personas.

En España, donde el autoconsumo fotovoltaico continúa creciendo tanto en viviendas como en empresas, contar con una instalación diseñada conforme a la normativa vigente y equipada con sistemas de protección adecuados es fundamental para garantizar un funcionamiento fiable durante muchos años.

En este artículo te explicamos qué es un interruptor automático DC, cómo funciona y por qué es un componente imprescindible dentro de una instalación fotovoltaica moderna.

¿Qué es un interruptor automático DC?

Un interruptor automático de corriente continua, también conocido como magnetotérmico DC, es un dispositivo de protección diseñado específicamente para trabajar con la corriente continua que generan los paneles solares.

Su función consiste en interrumpir automáticamente el paso de la corriente cuando detecta una situación anómala, como una sobrecarga o un cortocircuito.

A diferencia de los interruptores utilizados en instalaciones eléctricas convencionales, los modelos para corriente continua están preparados para soportar las características específicas de este tipo de energía, donde el comportamiento del arco eléctrico es diferente al de la corriente alterna.

Por este motivo, en una instalación fotovoltaica nunca debe sustituirse un interruptor DC por uno diseñado únicamente para corriente alterna.

¿Dónde se instala dentro del sistema fotovoltaico?

El interruptor automático DC suele instalarse en el cuadro de protección de corriente continua, situado entre los paneles solares y el inversor.

Su ubicación permite proteger todo el cableado y los equipos que forman parte del circuito fotovoltaico antes de que la energía llegue al inversor.

Dependiendo del tamaño de la instalación y de su diseño, puede existir uno o varios interruptores para proteger los diferentes strings o grupos de paneles.

La disposición exacta siempre dependerá del proyecto eléctrico y de la normativa aplicable.

Protección frente a sobrecargas y cortocircuitos

La principal misión del interruptor automático DC es evitar que una intensidad excesiva de corriente pueda dañar los componentes de la instalación.

Si por cualquier motivo la corriente supera los valores para los que está diseñado el circuito, el interruptor abre automáticamente el paso de la electricidad.

De esta forma protege el cableado, los conectores, el inversor y otros elementos del sistema frente a posibles daños.

Además, ayuda a reducir el riesgo de sobrecalentamientos que podrían afectar a la seguridad de la instalación.

Facilita las labores de mantenimiento

Otra función importante del interruptor automático DC es permitir el aislamiento seguro del circuito fotovoltaico cuando resulta necesario realizar tareas de mantenimiento.

Antes de revisar determinados componentes o efectuar una reparación, el instalador puede desconectar el circuito de corriente continua para trabajar con mayores garantías de seguridad.

Este procedimiento resulta fundamental en cualquier intervención técnica sobre la instalación.

Disponer de sistemas de seccionamiento adecuados facilita las operaciones de mantenimiento y reduce riesgos durante las revisiones.

La importancia de utilizar dispositivos específicos para corriente continua

Aunque exteriormente puedan parecer similares, los interruptores para corriente alterna y corriente continua no funcionan de la misma manera.

La corriente continua presenta un comportamiento eléctrico diferente, especialmente en el momento de interrumpir el paso de la electricidad.

Por ello, los interruptores automáticos DC incorporan un diseño específico capaz de extinguir el arco eléctrico de forma segura.

Utilizar dispositivos no adecuados puede comprometer la seguridad y reducir la fiabilidad de toda la instalación fotovoltaica.

Un elemento clave para la seguridad de la instalación

El cuadro eléctrico de una instalación solar integra distintos dispositivos de protección que trabajan conjuntamente para garantizar un funcionamiento seguro.

El interruptor automático DC forma parte de este conjunto junto con otros elementos como fusibles, protectores contra sobretensiones, interruptores-seccionadores y protecciones de corriente alterna.

Cada uno cumple una función específica y todos contribuyen a minimizar los riesgos eléctricos derivados del funcionamiento del sistema.

Eliminar alguno de estos elementos para reducir costes nunca es una decisión recomendable.

¿Necesitan todas las instalaciones un interruptor automático DC?

La necesidad y configuración de las protecciones dependerán de las características del proyecto, del tipo de inversor, del número de strings, de la potencia instalada y de la normativa técnica aplicable.

Por ello, el diseño de las protecciones siempre debe realizarse de forma individualizada por profesionales cualificados.

Lo importante es que cada instalación cuente con los dispositivos adecuados para garantizar la protección tanto de los equipos como de las personas.

Un proyecto correctamente diseñado siempre contempla este tipo de elementos desde la fase inicial.

La calidad de las protecciones también influye en la fiabilidad

No todos los dispositivos de protección ofrecen las mismas prestaciones.

Elegir interruptores automáticos certificados y fabricados conforme a las normas aplicables garantiza una mayor fiabilidad y un mejor comportamiento frente a posibles incidencias eléctricas.

Además, utilizar componentes de calidad facilita el mantenimiento y contribuye a prolongar la vida útil de toda la instalación.

En un sistema fotovoltaico, la seguridad nunca debe depender únicamente del precio de los componentes.

El mantenimiento también incluye revisar las protecciones

Aunque los interruptores automáticos están diseñados para ofrecer una larga vida útil, resulta recomendable comprobar periódicamente su estado durante las revisiones de mantenimiento.

Estas inspecciones permiten verificar que los dispositivos conservan su correcto funcionamiento y que no presentan signos de deterioro, corrosión o daños provocados por condiciones ambientales.

El mantenimiento preventivo ayuda a mantener la instalación protegida y reduce el riesgo de averías inesperadas.

Errores frecuentes relacionados con las protecciones DC

Uno de los errores más habituales es pensar que todas las protecciones eléctricas son iguales.

También es frecuente subestimar la importancia de los dispositivos de corriente continua o considerar que solo son necesarios en instalaciones de gran tamaño.

Otro fallo consiste en modificar el cuadro eléctrico sin contar con personal especializado o sustituir componentes por otros que no han sido diseñados para aplicaciones fotovoltaicas.

Una instalación solar debe cumplir siempre con la normativa y utilizar equipos compatibles con las características del sistema.

Solarpec diseña instalaciones seguras y preparadas para durar

En Solarpec diseñamos instalaciones fotovoltaicas que no solo buscan ofrecer el máximo rendimiento energético, sino también garantizar la seguridad y la fiabilidad de todos sus componentes. Por ello, seleccionamos cuidadosamente las protecciones eléctricas que forman parte de cada proyecto, incluyendo interruptores automáticos de corriente continua adaptados a las características de la instalación.

Nuestro equipo estudia cada sistema de forma personalizada para asegurar que paneles solares, inversores, cuadros eléctricos y dispositivos de protección trabajen de manera coordinada, cumpliendo con la normativa vigente en España y ofreciendo un funcionamiento seguro durante toda la vida útil de la instalación.

Porque una instalación fotovoltaica eficiente no depende únicamente de producir más energía, sino también de contar con los elementos de protección adecuados para garantizar su funcionamiento día tras día.
