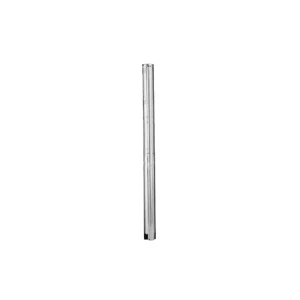

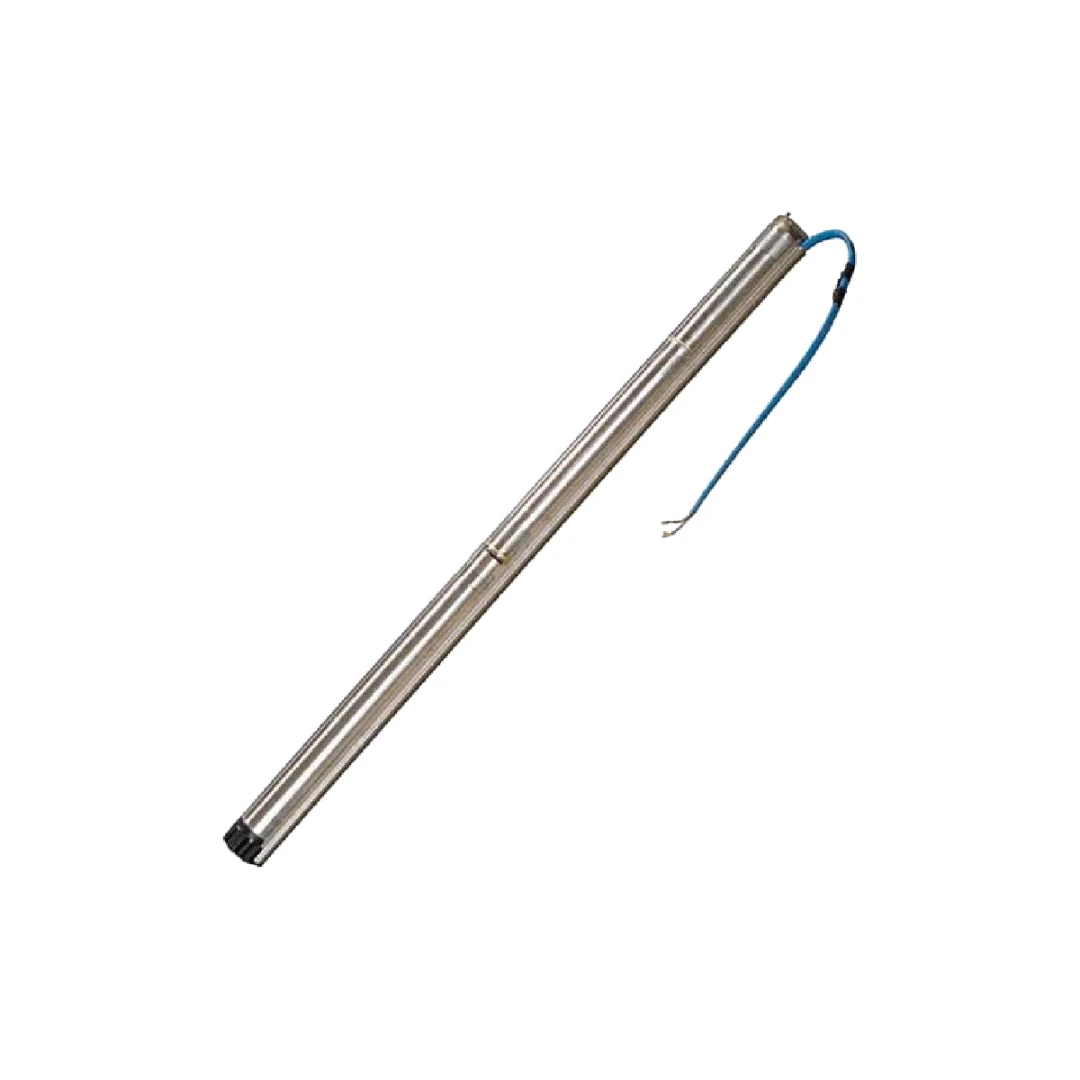

Bomba Sumergible GRUNDFOS SQFlex 30 SQF-160
La Bomba Sumergible GRUNDFOS SQFlex 30 SQF-160 es un equipo de alta potencia de la reconocida serie SQFlex de Grundfos, diseñada específicamente para sistemas de bombeo de agua alimentados por energías renovables, principalmente energía solar fotovoltaica . Con una potencia máxima de 2500W (2.5 kW) y un rango de tensión de operación de 100 a 300 VDC (y también compatible con 90-240 VAC), esta bomba centrífuga de 4 pulgadas está optimizada para aplicaciones que requieren un excelente caudal (hasta 45 GPM) a alturas de elevación de hasta 262 pies (80 metros) .
La serie SQFlex se caracteriza por su alta eficiencia y su capacidad de operar directamente con paneles solares, sin necesidad de baterías ni controladores complejos . Su motor de imanes permanentes (MSF 3) de 2500W incorpora un avanzado sistema de protección (contra marcha en seco, sobrecargas, sobretensiones y sobretemperatura) y la función MPPT (Maximum Power Point Tracking) integrada, que optimiza continuamente el punto de operación de la bomba según la radiación solar disponible .
Aplicaciones
La bomba SQFlex 30 SQF-160 está diseñada para operar en aplicaciones exigentes de extracción de agua en zonas remotas:
- Paneles solares para empresas: Ideal para sistemas de riego agrícola de mediana escala, abastecimiento de agua para ganado, pozos de producción y suministro de agua para industrias rurales .
- Paneles solares para casas: Perfecta para viviendas rurales aisladas, cabañas, fincas y comunidades pequeñas que necesitan un suministro de agua fiable desde profundidades considerables.
- Proyectos de Desarrollo Rural: Aplicable en escuelas, hospitales rurales, sistemas de agua potable para aldeas y conservación de fauna .
Características Principales
- Excelente Relación Caudal-Altura (45 GPM, 262 ft): La principal característica de este modelo es su diseño centrífugo de alta velocidad (hasta 10700 rpm) , que permite un caudal máximo de 45 galones por minuto (aproximadamente 10.2 m³/h) con una altura máxima de 262 pies (80 metros) . Es ideal para aplicaciones que requieren mover un volumen considerable de agua desde profundidades medias.
- Alta Potencia (2500W): Con una potencia nominal de 2500W (3.2 HP), esta bomba ofrece un rendimiento superior a los modelos de 1400W de la serie, estando diseñada para maximizar la producción de agua en sistemas con buena radiación solar .
- Diámetro de 4 Pulgadas para Pozos Estándar: Con un diámetro exterior de 4 pulgadas (99 mm) y una longitud de 39.1 pulgadas (993 mm) , esta bomba está diseñada para instalarse en pozos de 4 pulgadas o más, el estándar en muchas aplicaciones agrícolas y domésticas .
- Tecnología Centrífuga de Alta Velocidad: A diferencia de las bombas de rotor helicoidal (diseñadas para alta presión a bajas revoluciones), este modelo centrífugo opera a altas velocidades (10700 rpm) para entregar un excelente rendimiento en un amplio rango de condiciones .
- Alta Eficiencia (Motor de Imanes Permanentes): El motor MSF 3 de imanes permanentes ofrece una eficiencia superior en comparación con los motores asíncronos convencionales, maximizando el caudal de agua por cada vatio de energía solar generado .
- MPPT (Maximum Power Point Tracking) Integrado: La electrónica del motor optimiza continuamente la velocidad de la bomba para extraer la máxima potencia disponible de los paneles solares, ajustándose automáticamente a las condiciones cambiantes de radiación (nublado, amanecer, atardecer) .
- Amplio Rango de Tensión (100-300 VDC / 90-240 VAC): Esta versatilidad permite conectar la bomba a diferentes configuraciones de paneles solares (típicamente 4 a 6 paneles en serie) o directamente a la red eléctrica sin necesidad de inversores adicionales .
- Protección Total Integrada: El motor incorpora protecciones electrónicas que eliminan la necesidad de dispositivos externos:
- Protección contra marcha en seco: Mediante un electrodo de nivel de agua integrado en el cable del motor .
- Protección contra sobrecargas y sobretemperatura: El motor se detiene automáticamente si supera los límites de seguridad y se reanuda cuando las condiciones vuelven a la normalidad.
- Protección contra sobretensiones y subtensiones: Protegido contra transitorios de red .
- Construcción Robusta en Acero Inoxidable: Fabricada en acero inoxidable AISI 304 (versión estándar) o AISI 316 (versión N para aguas ligeramente agresivas), resistente a la corrosión, garantizando una larga vida útil incluso en condiciones exigentes .
- Instalación Sencilla y Ligera: Peso de solo 16.1 libras (7.3 kg) y diseño compacto que facilita la instalación en pozos de diámetro reducido . No requiere caja de arranque ni variador de frecuencia externo.
- Flexibilidad de Alimentación (AC/DC): Puede funcionar tanto con corriente continua (DC) de paneles solares (100-300 VDC) como con corriente alterna (AC) de la red o un generador (90-240 VAC, 50/60 Hz) .
- Garantía Estándar de 2 años: La bomba cuenta con una garantía de 2 años desde la fecha de compra, con opción de extensión a 5 años disponible por separado .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | GRUNDFOS SQFlex 30 SQF-160 |
Tipo de Bomba | Centrífuga (Centrifugal) de alta velocidad |
Diámetro | 4 pulgadas (99 mm) – Requiere pozo de 4" |
Potencia Máx. (P1) | 2500 W (2.5 kW / 3.2 HP) |
Tensión DC | 100 – 300 V (mínimo 100V) |
Tensión AC | 1 × 90 – 240 V (-10% / +6%), 50/60 Hz |
Corriente Máx. | 12 A |
Velocidad Máx. | 10700 rpm |
Caudal Máx. | 45 GPM (aprox. 10.2 m³/h) |
Altura Máx. | 262 ft (80 m) |
Conexión de Salida | 1.5" NPT |
Longitud | 39.1" (993 mm) |
Peso | 16.1 lbs (7.3 kg) |
Rango de Temperatura Líquido | 32°F a 104°F (0°C a 40°C) |
pH del Líquido | 5 – 9 |
Contenido Máx. de Arena | 50 g/m³ (50 ppm) |
Clasificación de Protección | IP68 (Bomba sumergida) |
Profundidad Máx. Instalación | 500 ft (152 m) por debajo del nivel estático (220 psi) |
Protecciones Integradas | Marcha en seco, sobrecarga, sobretemperatura, sobretensión |
Comparativa de la Serie SQFlex Centrífuga 4" (2500W)
La bomba 30 SQF-160 ocupa una posición intermedia dentro de la línea de bombas centrífugas de 4 pulgadas de alta potencia:
Modelo | Potencia | Caudal Máx. (GPM) | Altura Máx. (ft) | Aplicación Ideal |
22 SQF-220 | 2500W | 35 GPM | 330 ft | Alto caudal, altura media-alta |
30 SQF-160 | 2500W | 45 GPM | 262 ft | Máximo caudal, altura media |
15 SQF-290 | 2500W | 15 GPM | 950 ft | Caudal reducido, máxima altura (rotor helicoidal) |
La bomba 30 SQF-160 es la opción ideal cuando la prioridad es extraer el máximo caudal posible (45 GPM) desde profundidades medias (hasta 262 ft) , siendo perfecta para aplicaciones de riego por aspersión y abastecimiento comunitario .
Componentes del Sistema SQFlex
La bomba puede integrarse en diversas configuraciones de sistema :
- Sistema Solar Básico (SQFlex Solar): Conectado directamente a paneles solares a través de la caja de conexiones IO 50. La bomba arranca al amanecer y se detiene al anochecer.
- Sistema Solar con CU 200 y Control de Nivel: Incorpora la unidad de control CU 200 para gestionar el llenado de un depósito mediante un interruptor de nivel (float switch), protegiendo la bomba del funcionamiento en vacío y evitando desbordamientos. El CU 200 también permite el monitoreo remoto del sistema .
- Sistema Híbrido con Generador de Respaldo (IO 101): Conectado a través de la caja de conexiones IO 101, permite conmutar automáticamente a un generador diésel o gasolina cuando la energía solar es insuficiente, garantizando el suministro continuo de agua .
- Sistema con Baterías de Respaldo: Opcionalmente, se puede incorporar un controlador de carga y un banco de baterías para asegurar el suministro de agua durante la noche o en días muy nublados.
Ventajas de Elegir la Bomba Grundfos SQFlex 30 SQF-160
- Máximo Caudal en su Clase (45 GPM): La principal ventaja de este modelo es su capacidad de extraer 45 galones por minuto, siendo una de las bombas de mayor caudal en la línea SQFlex para pozos de 4 pulgadas . Ideal para llenar grandes tanques de almacenamiento rápidamente o para riego por aspersión en extensiones considerables.
- Excelente Relación Caudal-Altura (45 GPM, 262 ft): Ofrece un equilibrio superior entre caudal y altura, siendo más versátil que los modelos de rotor helicoidal (optimizados para alta presión pero bajo caudal) .
- Fiabilidad de una Marca Líder Mundial: Grundfos es sinónimo de calidad y durabilidad en el sector del bombeo de agua, con décadas de experiencia y presencia global .
- Protección contra Marcha en Seco Integrada: La bomba se detiene automáticamente si detecta falta de agua y se reanuda cuando la condición se normaliza, protegiendo tanto la bomba como el pozo de ser bombeado en exceso .
- MPPT Integrado para Máximo Rendimiento Solar: La tecnología MPPT integrada en el motor garantiza que la bomba aproveche cada rayo de sol, entregando la máxima cantidad de agua posible con los paneles solares instalados .
- Instalación Simplificada y Económica: Al no necesitar variador de frecuencia, controlador externo ni protecciones adicionales, la instalación es más rápida y económica .
- Versatilidad de Alimentación (AC/DC): Capacidad de funcionar con paneles solares, generador o red eléctrica, ofreciendo la máxima flexibilidad para proyectos en ubicaciones remotas .
- Garantía Estándar de 2 años, Extensible a 5 años: La bomba cuenta con una garantía de 2 años desde la fecha de compra, con opción de extensión a 5 años disponible por separado .
Consideraciones Importantes
- Tensión de Entrada (mínimo 100V): A diferencia de los modelos SQFlex de 1400W, esta bomba requiere una tensión DC mínima de 100V para operar, por lo que se necesitarán al menos 3-4 paneles solares en serie (dependiendo de su voltaje) .
- Altura Máx. 262 ft: Esta bomba está diseñada para aplicaciones donde la profundidad del pozo o la altura de elevación no supere los 80 metros. Para mayores alturas, considere otros modelos como la 22 SQF-220 (330 ft) .
- Diámetro de Pozo Requerido: Requiere un diámetro mínimo de pozo de 4 pulgadas (104 mm) .
- Calidad del Agua: Como bomba centrífuga, es adecuada para agua limpia. El contenido máximo de arena recomendado es de 50 ppm .
- Potencia Solar Recomendada: Para un rendimiento óptimo, Grundfos recomienda un campo solar de al menos 2500Wp, siendo ideal para maximizar la producción en días soleados .
