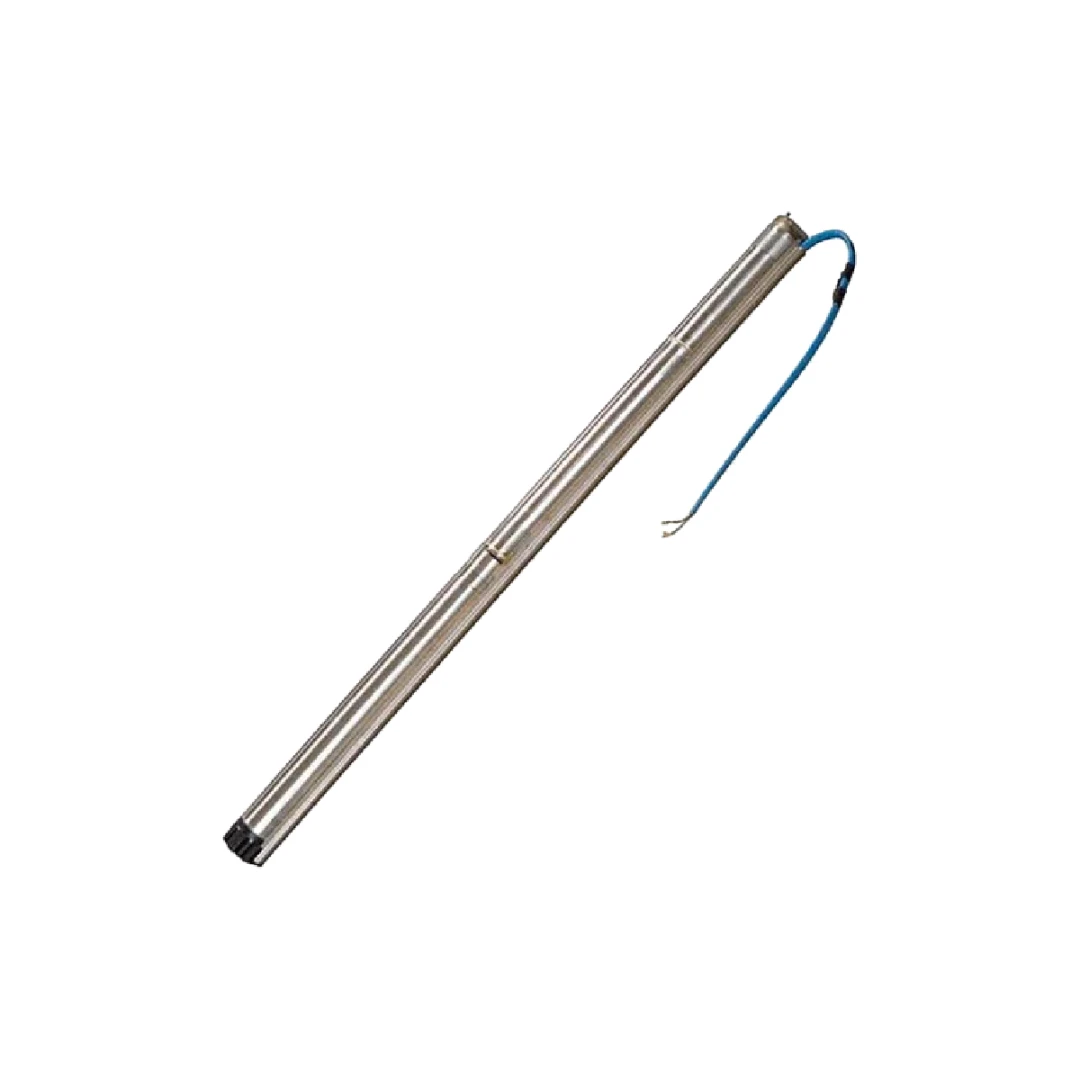

Bomba Sumergible GRUNDFOS SQFlex 35
La Bomba Sumergible GRUNDFOS SQFlex 35 SQF-4 es un equipo centrífugo de la reconocida serie SQFlex de Grundfos, diseñada específicamente para sistemas de bombeo de agua alimentados por energías renovables, principalmente energía solar fotovoltaica. Con una potencia máxima de 1400W y un rango de tensión de operación de 30 a 300 VDC (y también compatible con 90-240 VAC), esta bomba centrífuga de 4 pulgadas está diseñada para aplicaciones que requieren un caudal considerable (hasta 55 GPM) a alturas de elevación moderadas (hasta 115 pies / 35 metros).
La serie SQFlex se caracteriza por su alta eficiencia y su capacidad de operar directamente con paneles solares, sin necesidad de baterías ni controladores complejos . Su motor de imanes permanentes (MSF 3) de 1400W incorpora un avanzado sistema de protección (contra marcha en seco, sobrecargas, sobretensiones y sobretemperatura) y la función MPPT (Maximum Power Point Tracking) integrada, que optimiza continuamente el punto de operación de la bomba según la radiación solar disponible .
Aplicaciones
La bomba SQFlex 35 SQF-4 está diseñada para operar en aplicaciones que requieren un caudal considerable a alturas de elevación moderadas:
- Paneles solares para empresas: Ideal para sistemas de riego agrícola de altura media-baja, abastecimiento de agua para ganado, transferencia de agua entre estanques y sistemas de circulación de alto volumen.
- Paneles solares para casas: Perfecta para viviendas rurales, cabañas, fincas y comunidades pequeñas que necesitan un suministro de agua de alto caudal para consumo doméstico y riego de jardines.
- Proyectos de Desarrollo Rural: Aplicable en escuelas, hospitales rurales, sistemas de agua potable para aldeas y conservación de fauna (abrevaderos) en terrenos con desniveles moderados.
Características Principales
- Alto Caudal con Altura Media (55 GPM, 115 ft): La principal característica de este modelo es su diseño centrífugo, que permite un caudal máximo de 55 galones por minuto (aproximadamente 12.5 m³/h) con una altura máxima de 115 pies (35 metros) . Es ideal para aplicaciones que requieren mover grandes volúmenes de agua desde profundidades moderadas.
- Diámetro de 4 Pulgadas para Pozos Estándar: Con un diámetro exterior de 4 pulgadas (99 mm), esta bomba está diseñada para instalarse en pozos de 4 pulgadas o más, el estándar en muchas aplicaciones agrícolas y domésticas .
- Tecnología Centrífuga para Aplicaciones de Gran Volumen: A diferencia de las bombas de rotor helicoidal (optimizadas para alta presión), el diseño centrífugo está optimizado para mover grandes volúmenes de agua a presión media-baja.
- Alta Eficiencia (Motor de Imanes Permanentes): El motor MSF 3 de imanes permanentes ofrece una eficiencia superior en comparación con los motores asíncronos convencionales, maximizando el caudal de agua por cada vatio de energía solar generado .
- MPPT (Maximum Power Point Tracking) Integrado: La electrónica del motor optimiza continuamente la velocidad de la bomba para extraer la máxima potencia disponible de los paneles solares, ajustándose automáticamente a las condiciones cambiantes de radiación (nublado, amanecer, atardecer) .
- Amplio Rango de Tensión (30-300 VDC / 90-240 VAC): Esta versatilidad permite conectar la bomba a diferentes configuraciones de paneles solares (en serie/paralelo) o directamente a la red eléctrica sin necesidad de inversores adicionales .
- Protección Total Integrada: El motor incorpora protecciones electrónicas que eliminan la necesidad de dispositivos externos:
- Protección contra marcha en seco: Mediante un electrodo de nivel de agua integrado en el cable del motor .
- Protección contra sobrecargas y sobretemperatura: El motor se detiene automáticamente si supera los límites de seguridad y se reanuda cuando las condiciones vuelven a la normalidad.
- Protección contra sobretensiones y subtensiones: Protegido contra transitorios de red.
- Protector de Arena Integrado (Sand Shield): Incluye un protector de arena que prolonga la vida útil de la bomba en pozos con partículas en suspensión .
- Construcción Robusta en Acero Inoxidable: Fabricada en acero inoxidable AISI 304 (versión estándar), resistente a la corrosión, garantizando una larga vida útil incluso en condiciones exigentes .
- Instalación Sencilla y Ligera: Peso de solo 27 libras (12.2 kg) y diseño compacto que facilita la instalación en pozos de diámetro reducido . No requiere caja de arranque ni variador de frecuencia externo.
- Flexibilidad de Alimentación (AC/DC): Puede funcionar tanto con corriente continua (DC) de paneles solares (30-300 VDC) como con corriente alterna (AC) de la red o un generador (90-240 VAC, 50/60 Hz) .
- Garantía Estándar de 2 años: La bomba cuenta con una garantía de 2 años desde la fecha de compra .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | GRUNDFOS SQFlex 35 SQF-4 |
Tipo de Bomba | Centrífuga (Centrifugal) |
Diámetro | 4 pulgadas (99 mm) – Requiere pozo de 4" |
Potencia Máx. (P1) | 1400 W (1.4 kW) |
Tensión DC | 30 – 300 V (óptimo >100V) |
Tensión AC | 1 × 90 – 240 V (-10% / +6%), 50/60 Hz |
Corriente Máx. | 8.4 A |
Caudal Máx. | 55 GPM (aprox. 12.5 m³/h) |
Altura Máx. | 115 ft (35 m) |
Conexión de Salida | 1.5" NPT |
Longitud | 39.1" (993 mm) |
Peso | 27 lbs (12.2 kg) |
Rango de Temperatura Líquido | 32°F a 104°F (0°C a 40°C) |
pH del Líquido | 5 – 9 |
Contenido Máx. de Arena | 50 g/m³ (50 ppm) |
Clasificación de Protección | IP68 (Bomba sumergida) |
Protecciones Integradas | Marcha en seco, sobrecarga, sobretemperatura, sobretensión |
Comparativa de la Serie SQFlex Centrífuga 4"
La bomba 35 SQF-4 ofrece un excelente caudal de 55 GPM para alturas de hasta 115 pies, siendo una opción intermedia dentro de la línea de bombas centrífugas de la serie SQFlex:
Modelo | Tipo | Caudal Máx. (GPM) | Altura Máx. (ft) | Aplicación Ideal |
16 SQF-10 | Centrífuga | 20 GPM | 210 ft | Alto caudal, altura media |
35 SQF-4 | Centrífuga | 55 GPM | 115 ft | Alto caudal, altura media-baja |
25 SQF-7 | Centrífuga | 39 GPM | 185 ft | Alto caudal, altura media |
45 SQF-3 | Centrífuga | 45 GPM | 33 ft | Máximo caudal, baja altura |
Componentes del Sistema SQFlex
La bomba puede integrarse en diversas configuraciones de sistema para adaptarse a las necesidades específicas del proyecto:
- Sistema Solar Básico (SQFlex Solar): Conectado directamente a paneles solares a través de la caja de conexiones IO 50. La bomba arranca al amanecer y se detiene al anochecer.
- Sistema Solar con CU 202 y Control de Nivel: Incorpora la unidad de control CU 202 para gestionar el llenado de un depósito mediante un interruptor de nivel (float switch), protegiendo la bomba del funcionamiento en vacío y evitando desbordamientos. A través de la app Grundfos GO se puede realizar un monitoreo remoto intuitivo .
- Sistema Híbrido con Generador de Respaldo (IO 101): Conectado a través de la caja de conexiones IO 101, permite conmutar automáticamente a un generador diésel o gasolina cuando la energía solar es insuficiente.
- Sistema con Baterías de Respaldo: Opcionalmente, se puede incorporar un controlador de carga y un banco de baterías para asegurar el suministro de agua durante la noche o en días muy nublados.
Ventajas de Elegir la Bomba Grundfos SQFlex 35 SQF-4
- Fiabilidad de una Marca Líder Mundial: Grundfos es sinónimo de calidad y durabilidad en el sector del bombeo de agua, con décadas de experiencia y presencia global .
- Protección contra Marcha en Seco Integrada: La bomba se detiene automáticamente si detecta falta de agua, protegiendo la inversión .
- MPPT Integrado para Máximo Rendimiento Solar: La tecnología MPPT garantiza que la bomba aproveche cada rayo de sol, entregando la máxima cantidad de agua posible con los paneles solares instalados .
- Instalación Simplificada y Económica: Al no necesitar variador de frecuencia, controlador externo ni protecciones adicionales, la instalación es más rápida y económica .
- Versatilidad de Alimentación (AC/DC): Alimentación tanto con corriente continua (DC) como alterna (AC) para máxima flexibilidad .
- Caudal Extremadamente Alto (55 GPM): Ideal para aplicaciones que requieren mover grandes volúmenes de agua rápidamente.
Consideraciones Importantes
- Altura Máx. 115 ft: Esta bomba está diseñada para aplicaciones donde la profundidad del pozo o la altura de elevación no supere los 35 metros .
- Diámetro de Pozo Requerido: Requiere un diámetro mínimo de pozo de 4 pulgadas (104 mm) .
- Calidad del Agua: Como bomba centrífuga, es adecuada para agua limpia. El contenido máximo de arena recomendado es de 50 ppm.
- Aplicaciones Recomendadas: Es la bomba ideal para riego por superficie o aspersión, llenado de tanques, abastecimiento a comunidades, donde se requiere un alto caudal a alturas moderadas.
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC somos especialistas en soluciones de bombeo solar de alto rendimiento. Al elegir esta bomba Grundfos, obtienes:
- Producto Original y Certificado: Garantizamos equipos 100% originales Grundfos, con número de serie verificable y certificaciones internacionales.
- Asesoramiento Técnico Especializado: Nuestros ingenieros te ayudan a dimensionar el sistema completo (paneles solares, cableado, estructura) según tu caudal requerido y altura de elevación.
- Soporte en la Configuración del Sistema: Te asesoramos sobre los componentes adicionales necesarios según la complejidad de tu instalación.
- Compatibilidad Garantizada: Te ayudamos a seleccionar el panel solar adecuado para optimizar el rendimiento de esta bomba centrífuga de alto caudal.
- Garantía y Soporte Post-Venta: Respaldado por la garantía estándar de Grundfos (2 años).
¿Necesitas extraer un caudal de 55 GPM desde un pozo de hasta 115 pies de profundidad con energía solar? La Bomba Grundfos SQFlex 35 SQF-4 es la solución profesional que estabas buscando para aplicaciones de riego agrícola y abastecimiento comunitario. Contáctanos y te asesoramos para diseñar el sistema de bombeo solar a medida para tu proyecto.
