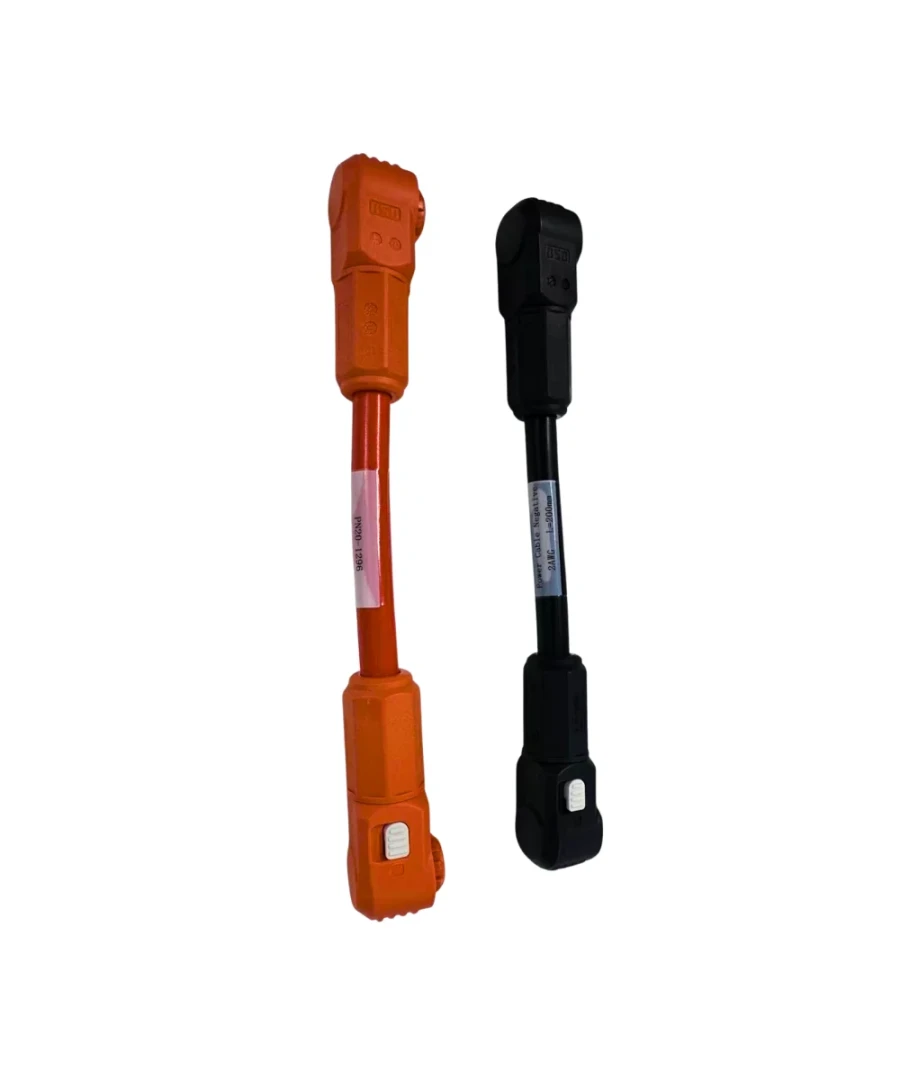

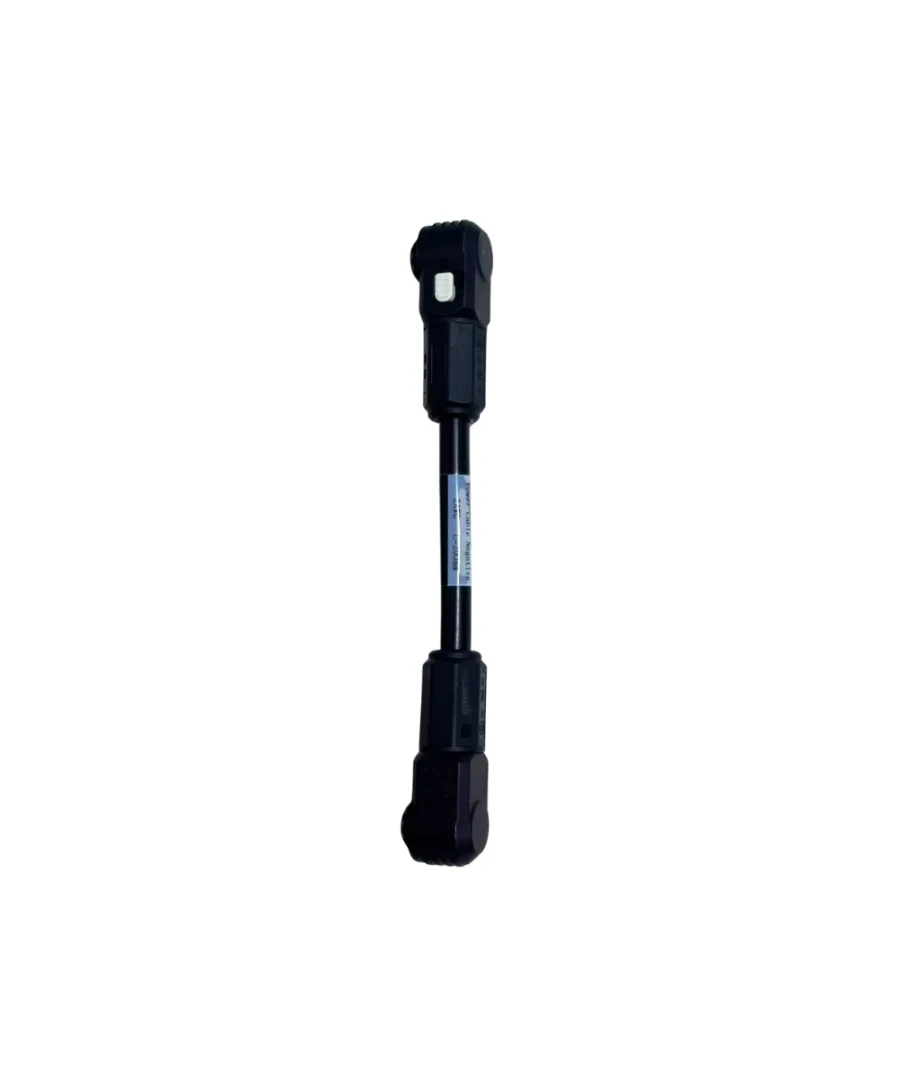

Cables de Potencia Batería - Batería (En serie) para LFP 5000B
Los Cables de Potencia Batería - Batería (En serie) para LFP 5000B son el componente esencial para conectar múltiples módulos Uhome LFP 5000B en configuración serie, permitiendo aumentar el voltaje total del sistema de almacenamiento energético .
La batería Uhome LFP 5000B tiene una tensión nominal de 51.2V y una capacidad de 5.1kWh . Cuando se conectan en serie, el voltaje se suma mientras que la capacidad en amperios-hora (Ah) se mantiene constante. Por ejemplo, conectar 8 unidades en serie alcanza una tensión de hasta 409.6V y 40kWh, mientras que con 16 unidades en serie se logran 819.2V y 80kWh .
Fabricados con materiales de alta conductividad y la sección adecuada para soportar corrientes de hasta 200A (máximo de descarga de la batería) , estos cables garantizan una conexión segura, duradera y de baja resistencia entre los módulos.
Características Principales
- Alta Conductividad: Fabricados en cobre electrolítico 100% que garantiza una conductividad eléctrica superior, minimizando las pérdidas por efecto Joule.
- Terminales de Ojo Estañados: Conectores tipo anillo que aseguran un contacto firme y de baja resistencia sobre los bornes de las baterías, evitando conexiones flojas que podrían generar puntos calientes.
- Aislamiento Robusto: Cubierta de PVC/XLPE de alta resistencia que soporta temperaturas extremas y protege contra rozaduras y humedad.
- Sección Adecuada para Alta Corriente: Diseñados para soportar la corriente máxima de descarga de 200A de las baterías LFP 5000B .
- Compatibilidad Exacta: Longitud y terminales diseñados específicamente para la conexión en serie entre módulos LFP 5000B, con separación estándar entre baterías apiladas en rack.
- Identificación de Polaridad Clara: Disponible en rojo (+) y negativo (-) para evitar conexiones inversas.
Especificaciones Técnicas (Resumen)
Parámetro | Detalle |
Sección Nominal | 25mm² – 50mm² (según corriente del sistema) |
Longitud Disponible | 0.15m, 0.20m, 0.30m (conexión entre baterías adyacentes) |
Tipo de Terminal | Terminal de ojo (anillo) estañado, diámetro M6/M8 |
Material del Conductor | Cobre electrolítico 100% |
Corriente Máx. Soportada | Hasta 200A (compatible con LFP 5000B) |
Tensión Nominal | 1500V DC |
Normativa | UL, CE, RoHS |
Compatibilidad | Uhome LFP 5000B y otros módulos de 51.2V |
Configuración en Serie para LFP 5000B
Las baterías LFP 5000B permiten configuraciones en serie de hasta 16 unidades, alcanzando altos voltajes para aplicaciones industriales y comerciales :
N° de Unidades | Voltaje Nominal | Capacidad Total | Aplicación |
2 unidades | 102.4V | 10.2 kWh | Sistemas de media escala |
4 unidades | 204.8V | 20.4 kWh | Instalaciones residenciales grandes |
8 unidades | 409.6V | 40.8 kWh | Comercios y pequeñas industrias |
16 unidades | 819.2V | 81.6 kWh | Macro proyectos industriales |
Ventajas de la Conexión en Serie
- Aumento de Voltaje: Permite alcanzar tensiones de hasta 819V, ideales para inversores de alto voltaje de alta eficiencia.
- Menor Corriente, Mayor Eficiencia: Al aumentar el voltaje, la corriente necesaria se reduce, disminuyendo las pérdidas por efecto Joule.
- Cableado Simplificado: La menor corriente permite utilizar cableado de menor sección, reduciendo costos.
- Compatibilidad con Inversores de Alto Voltaje: Perfecto para trabajar con inversores que requieren tensiones de entrada de 200V a 800V.
Precauciones de Seguridad
ADVERTENCIA: La conexión en serie de baterías debe realizarse por personal cualificado.
- Usa baterías idénticas: Todas las baterías conectadas en serie deben tener el mismo voltaje, capacidad (Ah), química, marca y antigüedad .
- Equilibra las baterías antes de conectar: Mide el voltaje de cada batería; deben estar dentro de 0.1V de diferencia.
- Respeta la polaridad: Conecta siempre positivo (+) con negativo (-). Una conexión inversa puede dañar irreversiblemente las baterías.
- Verifica la compatibilidad del inversor: Asegúrate de que tu inversor esté diseñado para el voltaje final del banco en serie.
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC seleccionamos los mejores componentes para garantizar la máxima seguridad y rendimiento de tu sistema solar. Al adquirir nuestros cables de potencia para conexión en serie, obtienes:
- Compatibilidad Garantizada: Diseñados específicamente para los módulos Uhome LFP 5000B, con la longitud y terminales exactos para conexión entre baterías apiladas.
- Materiales de Primera Calidad: Cobre puro y aislamiento de alta temperatura, garantizando máxima conductividad y durabilidad.
- Fabricación Profesional: Terminales de ojo crimpados hidráulicamente para una conexión de baja resistencia y larga duración.
- Asesoramiento Especializado: Te ayudamos a calcular la configuración en serie óptima según tu inversor y necesidades de voltaje.
- Envío Rápido: Disponibilidad inmediata de las medidas más demandadas para sistemas de 48V, 96V, 204V y superiores.
¿Listo para escalar tu sistema conectando baterías LFP 5000B en serie? Contáctanos y te asesoramos para elegir los cables adecuados para tu configuración.
