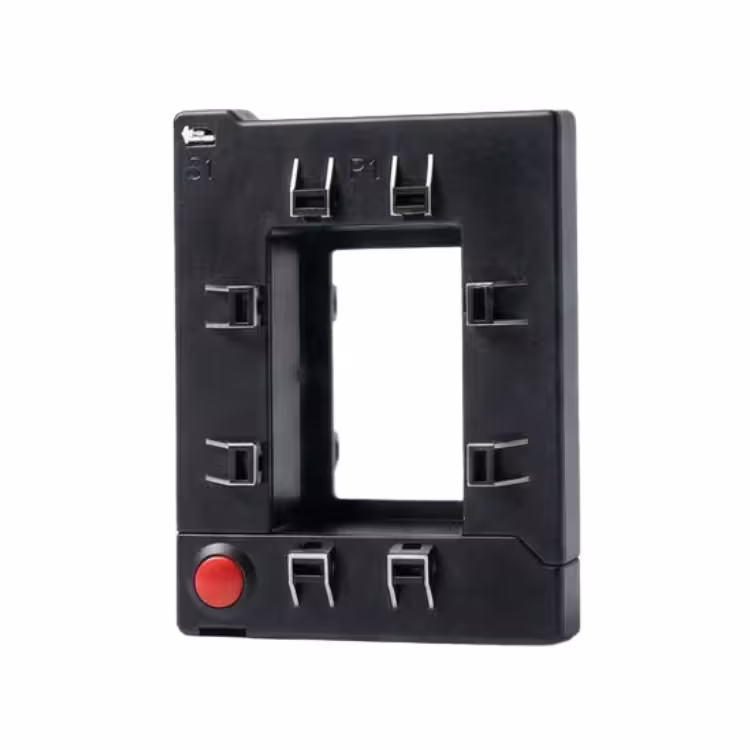

CT 600A/5A 0.66/K-Φ70 Sensor Corriente Núcleo Partido
El CT 600A/5A 0.66/K-Φ70 Sensor Corriente Núcleo Partido es un transformador de corriente de núcleo partido (split core) diseñado para la medición de corriente alterna en instalaciones eléctricas industriales y comerciales. Con una relación de transformación de 600A a 5A y una tensión de aislamiento de 0.66kV, este dispositivo permite reducir corrientes primarias elevadas a valores manejables para instrumentos de medición, analizadores de red y sistemas de control, sin necesidad de interrumpir el suministro eléctrico durante su instalación .
Su diseño de núcleo abierto con diámetro interior Φ70mm facilita su acoplamiento directo sobre conductores de gran sección, siendo la solución ideal para proyectos de renovación, auditorías energéticas y sistemas de monitorización donde el corte de línea no es viable. Con una clase de precisión 0.5 y potencia de 2.5VA, garantiza mediciones fiables para facturación y control operativo .
Características Clave
1. Núcleo Partido de Instalación No Invasiva
El transformador incorpora un núcleo magnético partido que permite abrirlo y colocarlo alrededor del conductor existente sin necesidad de desconectar la línea. Esta característica es especialmente valiosa en instalaciones en funcionamiento donde un corte de suministro implicaría paradas de producción o pérdidas económicas. Su diámetro interior de Φ70mm admite cables de gran sección o pletinas de conexión .
2. Relación de Transformación 600A/5A
Con una corriente primaria nominal de 600A y una corriente secundaria de 5A, este CT reduce la corriente de línea a un valor estándar compatible con la mayoría de amperímetros, analizadores de redes y relés de protección. La relación de transformación de 120:1 permite una lectura directa y escalable en los instrumentos de medición .
3. Clase de Precisión 0.5 para Medición y Facturación
La clase de precisión 0.5 garantiza un error máximo del ±0.5% en la medición, cumpliendo con los requisitos para aplicaciones de monitorización de energía y facturación. Su potencia nominal de 2.5VA asegura una carga adecuada para instrumentos de medición sin comprometer la exactitud .
4. Construcción Robusta y Fiable
La carcasa de plástico técnico autoextinguible (PC o nylon, retardante a la llama V0) protege el núcleo y los devanados en entornos industriales exigentes. Con una tensión nominal de 660V y una tensión de prueba de 3kV, el dispositivo ofrece una alta resistencia dieléctrica y fiabilidad operativa a largo plazo .
Especificaciones Técnicas
Parámetro | Valor |
Modelo | K-Φ70 |
Tipo | Transformador de corriente de núcleo partido |
Corriente primaria | 600 A |
Corriente secundaria | 5 A |
Relación de transformación | 120:1 |
Tensión nominal | 0.66 kV (660V) |
Clase de precisión | 0.5 |
Potencia nominal | 2.5 VA |
Diámetro interior | Φ70 mm |
Frecuencia | 50/60 Hz |
Tensión de prueba | 3 kV AC (1 min) |
Resistencia de aislamiento | ≥100 MΩ (a 500 Vdc) |
Temperatura de operación | -30°C ~ +120°C |
Material de carcasa | Plástico técnico PC/Nylon (V0) |
Grado de protección | IP20 |
Normas | IEC/EN 61869-1, IEC/EN 61869-2 |
Certificación | CE, RoHS |
Aplicaciones Recomendadas
- Monitorización de energía en cuadros de distribución principales.
- Auditorías energéticas y sistemas de gestión de edificios (BMS).
- Instalaciones fotovoltaicas con medición de corriente en el lado AC.
- Renovación de sistemas de medición sin corte de suministro.
- Paneles de control con amperímetros y analizadores de red.
- Sistemas de protección con relés de sobrecorriente.
Beneficios Comerciales
✅ Instalación no invasiva: Núcleo partido para montaje sin corte de línea.
✅ Relación 600A/5A: Compatible con instrumentos de medición estándar.
✅ Clase 0.5: Alta precisión para monitorización y facturación.
✅ Diámetro Φ70mm: Admite conductores de gran sección.
✅ Tensión 0.66kV: Adecuado para instalaciones de baja tensión.
✅ Potencia 2.5VA: Carga óptima para instrumentos de medida.
✅ Construcción robusta: Carcasa autoextinguible y alta resistencia dieléctrica.
✅ Certificaciones CE y RoHS: Garantía de calidad y cumplimiento normativo.
¿Necesitas monitorizar corrientes elevadas en tu instalación sin interrumpir el suministro? El CT 600A/5A 0.66/K-Φ70 Sensor Corriente Núcleo Partido es la solución perfecta para medición precisa y no invasiva en cuadros eléctricos industriales y comerciales. Contáctanos hoy para obtener más información y cotización personalizada.
