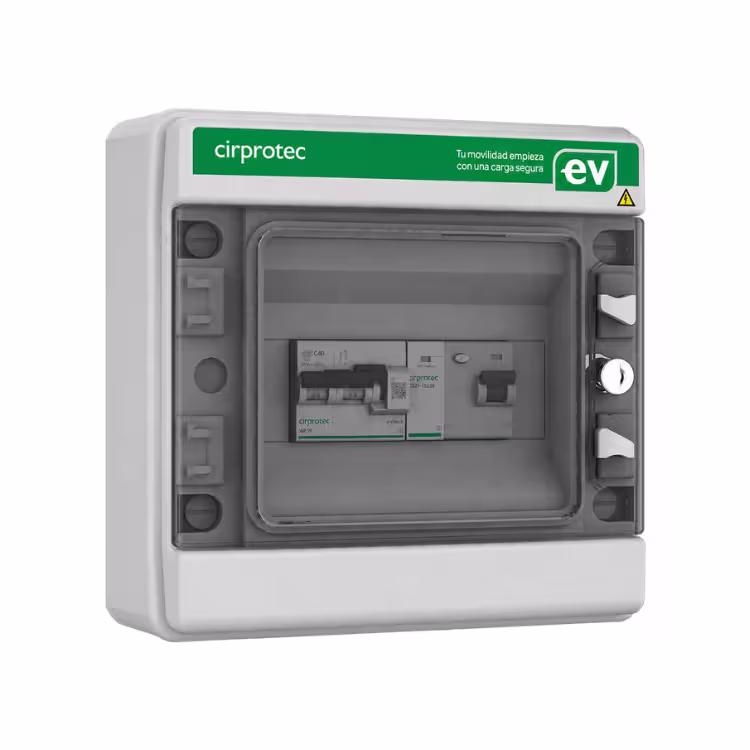

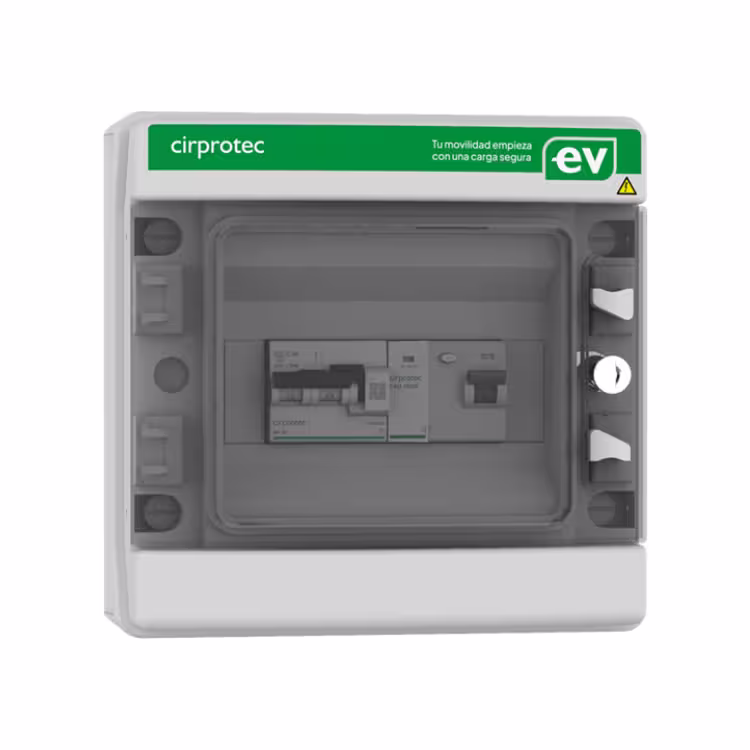

Cuadro de Protección EV EVB 2P-32 DPS Tipo 2 IGA 32A 2P
El Cuadro de Protección EV EVB 2P-32 de cirprotec es una solución integral y preensamblada para la recarga segura de vehículos eléctricos en instalaciones monofásicas. Diseñado para garantizar la máxima protección eléctrica, este cuadro incorpora un Interruptor Automático Magnetotérmico (IGA) de 32A, un Protector contra Sobretensiones Permanentes (POP), un Protector Diferencial (RCD) Tipo A de 30mA y un Protector contra Sobretensiones Transitorias (DPS) Tipo 2. Todo ello en una envolvente compacta y estanca con grado de protección IP65.
Con certificaciones CE y RoHS y cumpliendo las normas EN IEC 61439-1 y EN IEC 61439-7, este cuadro es la opción ideal para instaladores y usuarios que buscan una solución "todo en uno" para proteger tanto el punto de recarga como la instalación eléctrica de la vivienda, cumpliendo con la normativa vigente para la recarga de vehículos eléctricos.
Características Clave
1. Protección Integral para Recarga de Vehículo Eléctrico
El cuadro integra en un solo dispositivo todas las protecciones necesarias para un punto de recarga monofásico (1P+N). Incluye un IGA de 32A con curva C para proteger contra sobrecargas y cortocircuitos, un RCD Tipo A de 30mA para la protección diferencial contra contactos indirectos, y un DPS Tipo 2 para proteger contra picos de tensión transitorios. Además, el POP (Protector contra Sobretensiones Permanentes) desconecta automáticamente la instalación ante sobretensiones prolongadas de la red.
2. Protector contra Sobretensiones Permanentes (POP)
El POP integrado actúa como un "guardián" de la instalación. Según la norma UNE-EN IEC 63052, el dispositivo monitoriza la tensión de red y actúa en milisegundos si detecta una sobretensión peligrosa:
- A 300V, actúa en 0,75 segundos.
- A 350V, actúa en 0,20 segundos.
- A 400V, actúa en 0,07 segundos.
Esto evita que los picos de tensión dañen el cargador del vehículo o los equipos electrónicos conectados.
3. DPS Tipo 2 de Alta Capacidad de Descarga
El DPS Tipo 2 incorpora varistores de alta calidad con una corriente nominal de descarga (In) de 5kA (8/20µs) en modo L-N y 10kA (6/20µs) en modo N-PE, con una corriente máxima de descarga (Imax) de 15kA. Su nivel de protección (Up) es ≤1,5kV, lo que garantiza una protección eficaz contra los transitorios más comunes en entornos residenciales. Incorpora además desconexión térmica dinámica y indicador de estado (TI) para un mantenimiento sencillo.
4. Diseño Compacto y Estanco (IP65)
El cuadro se presenta en una envolvente de 8 módulos DIN con un grado de protección IP65, lo que lo hace resistente al polvo y a los chorros de agua, siendo apto para instalaciones en interiores y exteriores protegidos. Sus dimensiones compactas (238 × 230 × 86 mm) y su peso ligero (1,5 kg) facilitan la instalación en pared en cualquier garaje o zona de recarga.
Especificaciones Técnicas
Datos Generales
Parámetro | Valor |
Nº polos + configuración | 2 Polos, 1P+N |
Nº módulos carril DIN | 8 |
Configuración de red | TT, TNS |
DPS IEC | Clase II |
DPS EN | Tipo 2 |
Modos de protección | L-N / N-PE |
Normas de producto | EN IEC 61439-1; EN IEC 61439-7 |
Certificaciones | CE, RoHS |
Interruptor Automático Magnetotérmico (IGA)
Parámetro | Valor |
Corriente nominal (In) | 32 A |
Curva de disparo | C |
Frecuencia nominal | 50 Hz |
Poder de corte (UNE-EN 60898) | 6000 A |
Poder de corte (UNE-EN 60947-2) | 10 kA |
Protector Contra Sobretensiones Permanentes (POP)
Parámetro | Valor |
Método de actuación | IGA integrado |
Tensión 255V | No disparo (tiempo de no respuesta) |
Tensión 275V | 5s (tiempo máximo de funcionamiento) / 3s (no respuesta) |
Tensión 300V | 0,75s (funcionamiento) / 1s (no respuesta) |
Tensión 350V | 0,20s (funcionamiento) / 0,25s (no respuesta) |
Tensión 400V | - (funcionamiento) / 0,07s (no respuesta) |
Protector Contra Sobrecorrientes (RCD)
Parámetro | Valor |
Corriente diferencial nominal | 30 mA |
Tipo | A |
Protector Contra Sobretensiones Transitorias (DPS) - Características IEC
Parámetro | Valor |
Tensión máxima de servicio continuo (Uc) L-N | 255 V |
Tensión máxima de servicio continuo (Uc) N-PE | 255 V |
Tensión nominal AC 50-60 Hz (Un) | 230 V |
Corriente nominal de descarga (In) L-N | 5 kA (8/20µs) |
Corriente nominal de descarga (In) N-PE | 10 kA (6/20µs) |
Corriente máxima de descarga (Imax) | 15 kA (8/20µs) |
Nivel de protección (Up) L-N | ≤1,5 kV |
Nivel de protección (Up) N-PE | ≤1,5 kV |
Tensión de descarga combinada (Uoc) | 6 kV |
Tiempo de respuesta L-N | ≤25 ns |
Tiempo de respuesta N-PE | ≤100 ns |
Desconexión térmica dinámica | Sí |
Indicador de estado | Indicador TI |
Características Mecánicas y Ambientales
Parámetro | Valor |
Rango de temperatura | -5°C ~ +40°C |
Rango de humedad | 5% ~ 95% |
Grado de protección (IP) | IP65 |
Peso neto | 1,5 kg |
Peso bruto | 1,75 kg |
Dimensiones de embalaje | 230 × 220 × 266 mm |
Aplicaciones Recomendadas
- Instalación de puntos de recarga para vehículos eléctricos en viviendas unifamiliares.
- Garajes comunitarios y aparcamientos privados.
- Recarga de flotas ligeras en empresas y comercios.
- Instalaciones monofásicas (1P+N) con cargadores de hasta 7,4 kW (32A).
- Entornos que requieren protección contra sobretensiones permanentes y transitorias.
- Puntos de recarga en exteriores protegidos (IP65).
Beneficios Comerciales
✅ Solución todo en uno: IGA, POP, RCD y DPS integrados en un solo cuadro.
✅ IGA de 32A: Protección contra sobrecargas y cortocircuitos.
✅ RCD Tipo A de 30mA: Protección diferencial para personas.
✅ DPS Tipo 2: Protección contra picos de tensión transitorios.
✅ POP integrado: Desconexión automática ante sobretensiones permanentes.
✅ IP65: Resistente al polvo y al agua, apto para exteriores protegidos.
✅ Preensamblado: Ahorro de tiempo y costes de instalación.
✅ Certificaciones CE y RoHS: Garantía de calidad y seguridad.
✅ Compacto y ligero: Fácil instalación en pared (1,5 kg).
¿Necesitas una protección completa y certificada para tu punto de recarga de vehículo eléctrico? El Cuadro de Protección EV EVB 2P-32 DPS Tipo 2 IGA 32A 2P es la solución perfecta para garantizar la seguridad de tu instalación y de tu vehículo. Contáctanos hoy para obtener más información y cotización personalizada.
