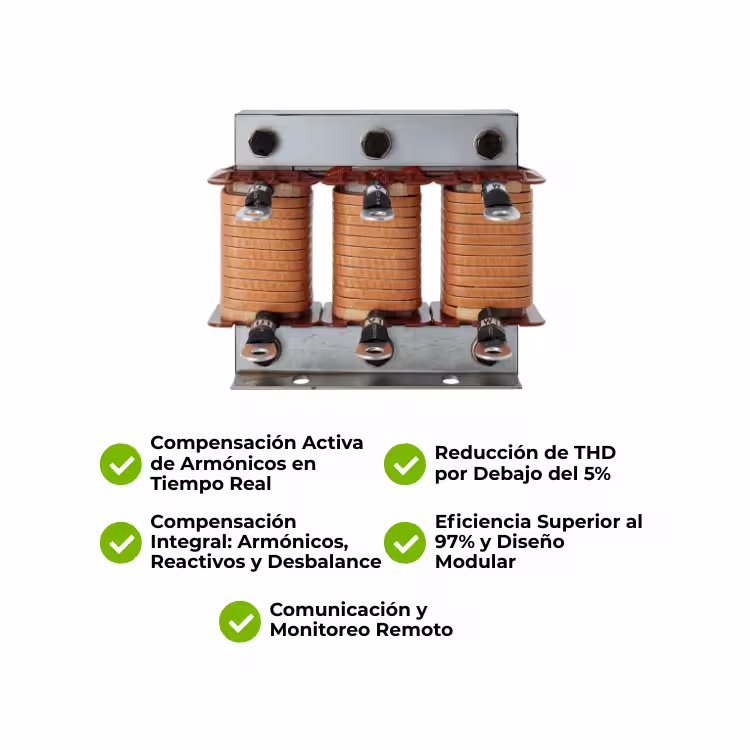

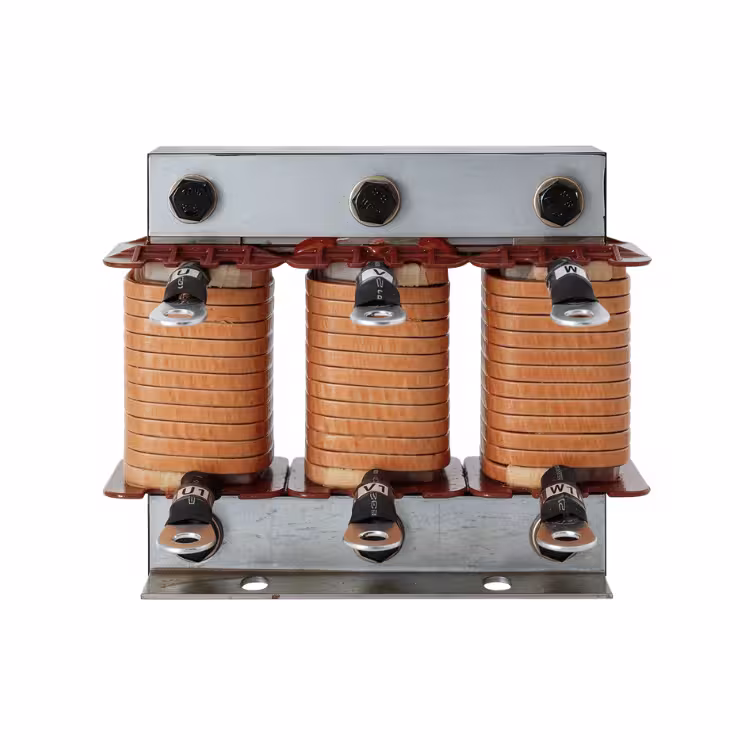

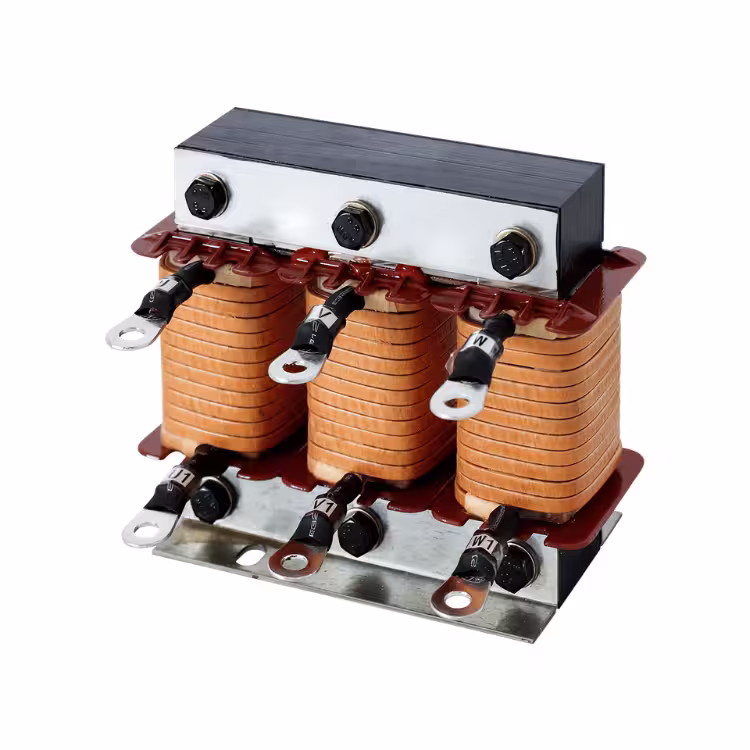

Filtro de Armónicos 50A 380VAC – Protección para Distancias de Cable de Hasta 200m
El Filtro de Armónicos de 50A y 380VAC es un componente diseñado para garantizar la calidad de energía y proteger los motores en sistemas de bombeo solar y aplicaciones industriales donde la distancia entre el variador de frecuencia (VFD) y el motor alcanza los 200 metros. En instalaciones con cables de esta longitud, los pulsos de alta frecuencia del VFD generan picos de tensión reflejados que pueden dañar el aislamiento del motor y provocar fallos prematuros.
Este filtro, con una corriente nominal de 50A, está optimizado para aplicaciones de mediana y alta potencia en sistemas trifásicos de 380V, ofreciendo una solución efectiva para mitigar los efectos negativos de los cables largos y garantizar una operación estable y duradera del sistema de bombeo.
5 Características Clave
1. Filtro Senoidal para Distancias de Cable de Hasta 200 Metros
El filtro está diseñado para aplicaciones donde la distancia entre el VFD y el motor alcanza los 200 metros. En estas condiciones, la capacidad parásita del cable combinada con los pulsos de alta frecuencia del VFD genera picos de tensión reflejados que pueden duplicar o triplicar el voltaje nominal en los terminales del motor. El filtro actúa como un filtro de paso bajo que suaviza los pulsos del VFD y genera una onda senoidal limpia en la salida, eliminando los picos peligrosos .
2. Protección de Motor contra Picos de Tensión Reflejados
Los sistemas con cables de 200 metros experimentan picos de tensión que superan los 1000V de pico, mientras que la mayoría de los motores industriales están clasificados para solo 1000V de pico. El filtro reduce estos picos a niveles seguros, protegiendo el aislamiento del bobinado del motor y evitando fallos prematuros por perforación del aislamiento .
3. Capacidad de Corriente de 50A para Aplicaciones de Mediana y Alta Potencia
Con una corriente nominal de 50A, este filtro está diseñado para manejar los niveles de corriente asociados a bombas sumergibles de mediana y alta potencia en aplicaciones de riego agrícola, abastecimiento de agua y sistemas industriales. La capacidad de 50A permite operar con bombas que requieren potencias de hasta 22kW o superiores en configuraciones trifásicas de 380VAC.
4. Reducción de Armónicos y THD en el Sistema
Además de proteger contra picos de tensión, el filtro contribuye a la reducción de armónicos en el sistema. Los VFD generan corrientes armónicas que distorsionan la forma de onda y afectan a otros equipos conectados a la misma red. El filtro ayuda a mantener el THD (Total Harmonic Distortion) dentro de los límites recomendados por estándares como IEEE 519, garantizando una operación más limpia y eficiente del sistema .
5. Diseño Robusto para Instalaciones Exigentes
El filtro está diseñado para operar en entornos industriales y de bombeo solar, con una construcción robusta que resiste las condiciones ambientales adversas. Su grado de protección IP20 garantiza un funcionamiento seguro en interiores, y su diseño compacto facilita la integración en gabinetes y cuadros eléctricos existentes.
Especificaciones Técnicas
Parámetro | Valor |
Tipo | Filtro Senoidal de Salida (Sine Wave Filter) |
Corriente Nominal | 50A |
Tensión de Operación | 380V AC (3 fases) |
Distancia Máx. de Cable | Hasta 200 metros |
Función Principal | Conversión de pulsos VFD a onda senoidal |
Reducción de Picos | Limita picos de tensión a niveles seguros para el motor |
Frecuencia de Conmutación | Compatible con VFDs de 2kHz a 8kHz |
Protección | Reduce corrientes de modo común y EMI |
Instalación | Salida del VFD, cerca del variador |
Grado de Protección | IP20 |
Aplicaciones | Bombeo solar, pozos de 200m, sistemas industriales |
Aplicaciones Recomendadas
- Bombeo solar en pozos de mediana profundidad: Cuando el VFD está en superficie y la bomba sumergible se encuentra a 200 metros bajo tierra, el cable largo genera picos de tensión peligrosos que este filtro elimina.
- Sistemas de riego agrícola: Instalaciones donde el variador se ubica en una caseta central y las bombas están distribuidas en un radio de hasta 200 metros.
- Abastecimiento de agua: Sistemas de bombeo con motores sumergibles de mediana y alta potencia y distancias considerables entre el control y la bomba.
- Aplicaciones industriales con VFDs y cables largos: Cualquier sistema de bombeo con VFD donde la distancia motor-variador supere los 100 metros.
Beneficios Comerciales
✅ Protección de Motor a Distancia de 200m: Permite operar con cables largos sin riesgo de fallo por picos de tensión.
✅ Extensión de Vida Útil del Motor: Elimina el estrés en el aislamiento del bobinado.
✅ Alta Capacidad (50A): Adecuado para bombas de mediana y alta potencia.
✅ Reducción de THD: Contribuye a cumplir con estándares de calidad de energía.
✅ Solución Especializada: Diseñado específicamente para los desafíos de las instalaciones de bombeo con cables de 200m.
Protege tu sistema de bombeo solar con el Filtro de Armónicos 50A 380VAC. La solución profesional para instalaciones con distancias de cable de hasta 200 metros, garantizando la vida útil del motor y la eficiencia del sistema.
