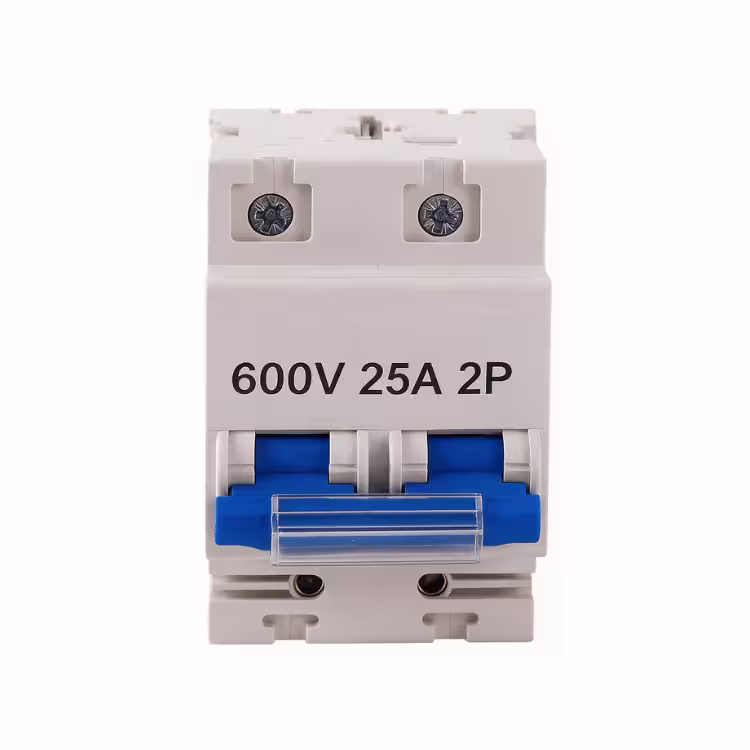

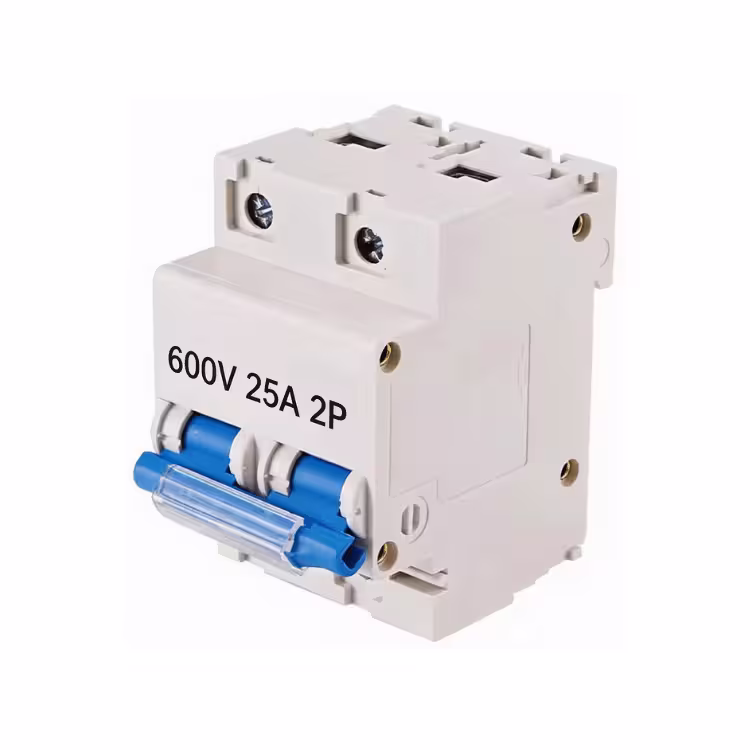

Interruptor Termomagnético DC Solar 600V 25A 2P
El Interruptor Termomagnético DC Solar 600V 25A 2P es un dispositivo de protección esencial diseñado específicamente para sistemas fotovoltaicos de corriente continua (DC). Su función principal es salvaguardar los circuitos y equipos contra los dos grandes peligros eléctricos: las sobrecargas (exceso de corriente mantenido) y los cortocircuitos (picos de corriente repentinos y de gran magnitud) .
A diferencia de los interruptores estándar para corriente alterna (AC), este modelo está optimizado para las condiciones únicas de la corriente continua que generan los paneles solares. La corriente DC es más difícil de interrumpir porque no pasa por el punto de cero de la onda sinusoidal (lo que ayuda a apagar el arco eléctrico en AC). Por ello, estos interruptores incluyen mecanismos de extinción de arco más robustos y un mayor espaciado entre contactos para garantizar una interrupción segura y fiable, previniendo daños mayores en el sistema .
Su configuración bipolar (2P) permite la conexión y desconexión simultánea de los dos polos del circuito (positivo y negativo), garantizando un aislamiento completo y aumentando la seguridad durante las tareas de mantenimiento. Con una tensión nominal de 600V DC y una corriente de 25A, este interruptor es ideal para la protección de strings solares en instalaciones residenciales y comerciales de pequeña y mediana escala, asegurando la integridad de inversores, reguladores de carga y el cableado del sistema .

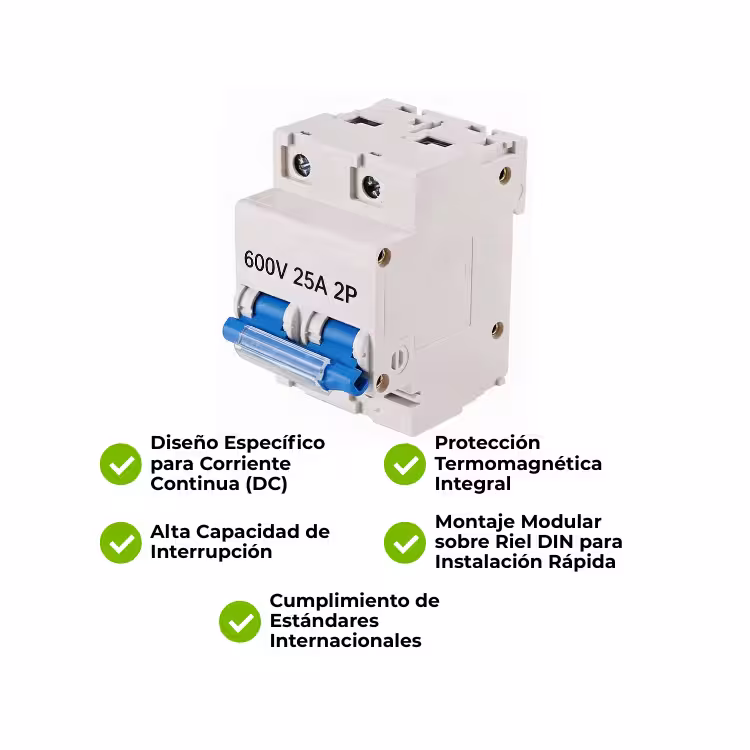

5 Características Clave
1. Diseño Específico para Corriente Continua (DC)
Está diseñado para trabajar de forma segura y eficiente con corriente continua de hasta 600V, un entorno muy diferente al de la corriente alterna . Su construcción está optimizada para la interrupción de arcos eléctricos DC, que son más persistentes y peligrosos. Esto se logra mediante el uso de materiales capaces de soportar y extinguir el arco eléctrico que se genera al abrir el circuito bajo carga, una característica que los interruptores AC de similares características no poseen .
2. Protección Termomagnética Integral
Combina dos sistemas de protección en un solo dispositivo :
- Protección Térmica: Detecta sobrecargas prolongadas, como un consumo excesivo por encima de los 25A durante un tiempo determinado. Utiliza un bimetal que se calienta y se deforma, disparando el mecanismo de apertura para evitar el sobrecalentamiento de los cables.
- Protección Magnética: Reacciona de forma instantánea ante cortocircuitos, que producen picos de corriente extremadamente altos. La fuerza magnética generada por este pico dispara el mecanismo en milisegundos, protegiendo los equipos de daños catastróficos.
3. Alta Capacidad de Interrupción
La capacidad de interrupción (también conocida como poder de corte) es un parámetro crítico. Algunos modelos de este tipo de interruptor ofrecen una capacidad de ruptura de 4.5 kA o incluso 6 kA . Esto significa que puede interrumpir de forma segura una corriente de cortocircuito de varios miles de amperios sin destruirse. Una alta capacidad de interrupción es vital para garantizar que, en caso de fallo, el arco eléctrico se extinga correctamente y no provoque un incendio o dañe otros componentes del sistema.
4. Montaje Modular sobre Riel DIN para Instalación Rápida
La mayoría de estos dispositivos cuentan con un diseño modular que permite un montaje sencillo y rápido sobre un carril DIN estándar de 35 mm . Este es el sistema de fijación universal en cuadros y gabinetes eléctricos, lo que facilita su integración en instalaciones nuevas o la sustitución de equipos antiguos. Su diseño compacto, que ocupa 4 módulos DIN (aproximadamente 72mm) , optimiza el espacio en el cuadro de protección.
5. Cumplimiento de Estándares Internacionales
Para garantizar su fiabilidad y seguridad, un interruptor de estas características suele estar fabricado bajo estrictas normativas internacionales. Entre las más comunes se encuentran IEC/EN 60947-3 para interruptores, IEC/EN 60269-1 para fusibles y UL 489 para aplicaciones en el mercado norteamericano . Estas certificaciones aseguran que el producto ha superado rigurosas pruebas de calidad, durabilidad y seguridad, garantizando su rendimiento incluso después de múltiples operaciones, con una vida mecánica de hasta 20,000 ciclos .
Especificaciones Técnicas
Parámetro | Valor |
Tipo de Producto | Interruptor Termomagnético (MCB) para DC Solar |
Tensión Nominal | 600V DC |
Corriente Nominal | 25A |
Número de Polos | 2 (Bipolar) |
Curva de Disparo | B o C |
Capacidad de Interrupción (Icu) | 4.5kA a 6kA (según modelo) |
Montaje | Riel DIN de 35mm |
Número de Módulos | 4 |
Certificaciones | CE, IEC, TUV, UL |
Aplicaciones Recomendadas
- Protección de Strings Fotovoltaicos: Instalado en cajas combinadoras (combiner boxes) para proteger cada string de paneles solares de forma individual .
- Protección de Inversores: Colocado entre el generador fotovoltaico y el inversor para proteger el equipo de posibles fallos en el lado DC .
- Sistemas de Baterías: Utilizado para la protección de bancos de baterías en sistemas de autoconsumo y off-grid.
- Circuitos de Carga: Protección de los circuitos que conectan los reguladores de carga MPPT con las baterías.
Beneficios Comerciales
✅ Protección Especializada: Optimizado para las características únicas de la corriente continua (DC) en instalaciones solares .
✅ Seguridad Mejorada: Desconexión simultánea de positivo y negativo gracias a su configuración bipolar (2P).
✅ Fiabilidad Contrastada: Certificaciones internacionales que avalan su rendimiento y durabilidad .
✅ Instalación Sencilla: Montaje rápido y ordenado sobre carril DIN estándar .
✅ Mantenimiento Eficiente: Diseño modular y de fácil acceso para su inspección y reemplazo.
Asegura la integridad de tu sistema fotovoltaico con el Interruptor Termomagnético DC Solar 600V 25A 2P. La elección profesional para una protección fiable y duradera.
