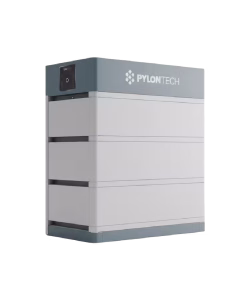

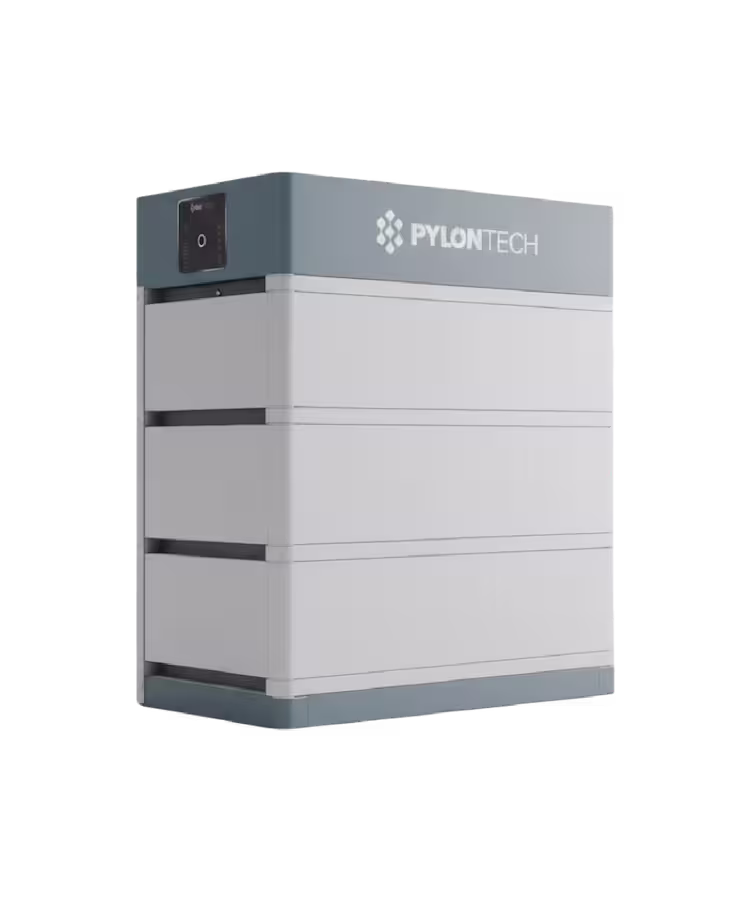

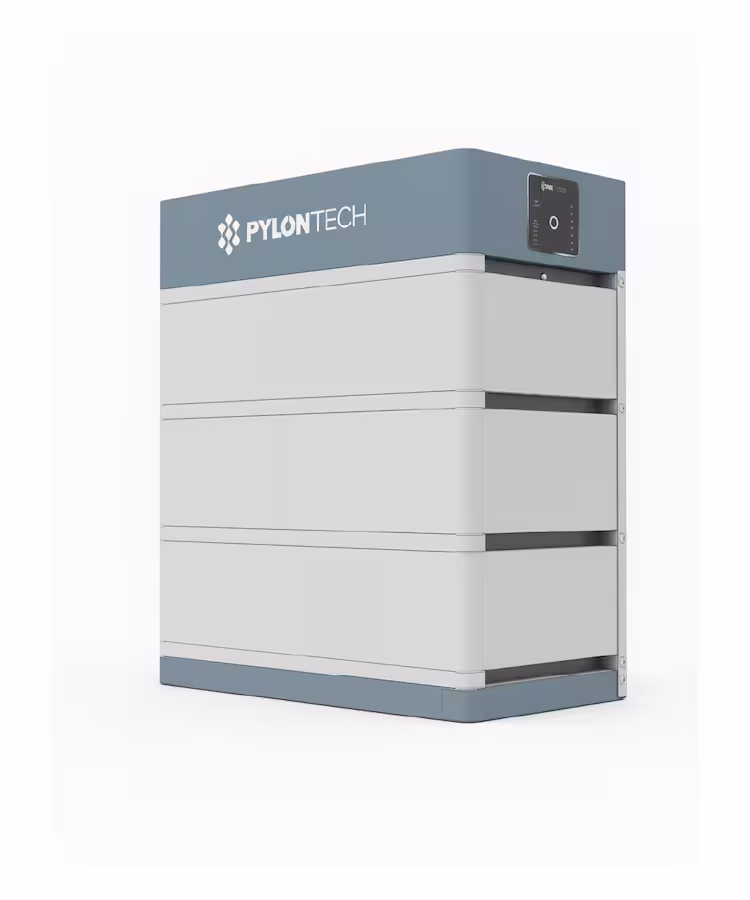

Módulo de Batería de Litio 3.55kWh Pylontech Force H1
El Pylontech Force H1 es un sistema de almacenamiento energético de alto voltaje basado en baterías de litio LiFePO₄, diseñado para instalaciones residenciales y comerciales que requieren alta potencia, espacio de instalación limitado y una larga vida útil. Cada módulo de batería FH48074 ofrece una capacidad de 3.552kWh y una tensión de 48V, y el sistema se completa con el módulo de control FC0500-40S-V2, que integra el BMS y permite configuraciones en serie de 2 a 7 módulos para alcanzar capacidades de 7.10kWh a 24.86kWh y tensiones de 96V a 336V.
Su diseño apilable y modular simplifica la instalación y permite escalar la capacidad del sistema según las necesidades del proyecto. Con grado de protección IP55, vida útil de más de 15 años y certificaciones VDE-AR-E 2510-50, IEC62619, IEC63056, IEC62040-1, UL1973 y UN38.3, el Force H1 es la solución ideal para quienes buscan fiabilidad, escalabilidad y máximo retorno de inversión.
Características Clave
1. Sistema de Alto Voltaje con Configuración en Serie

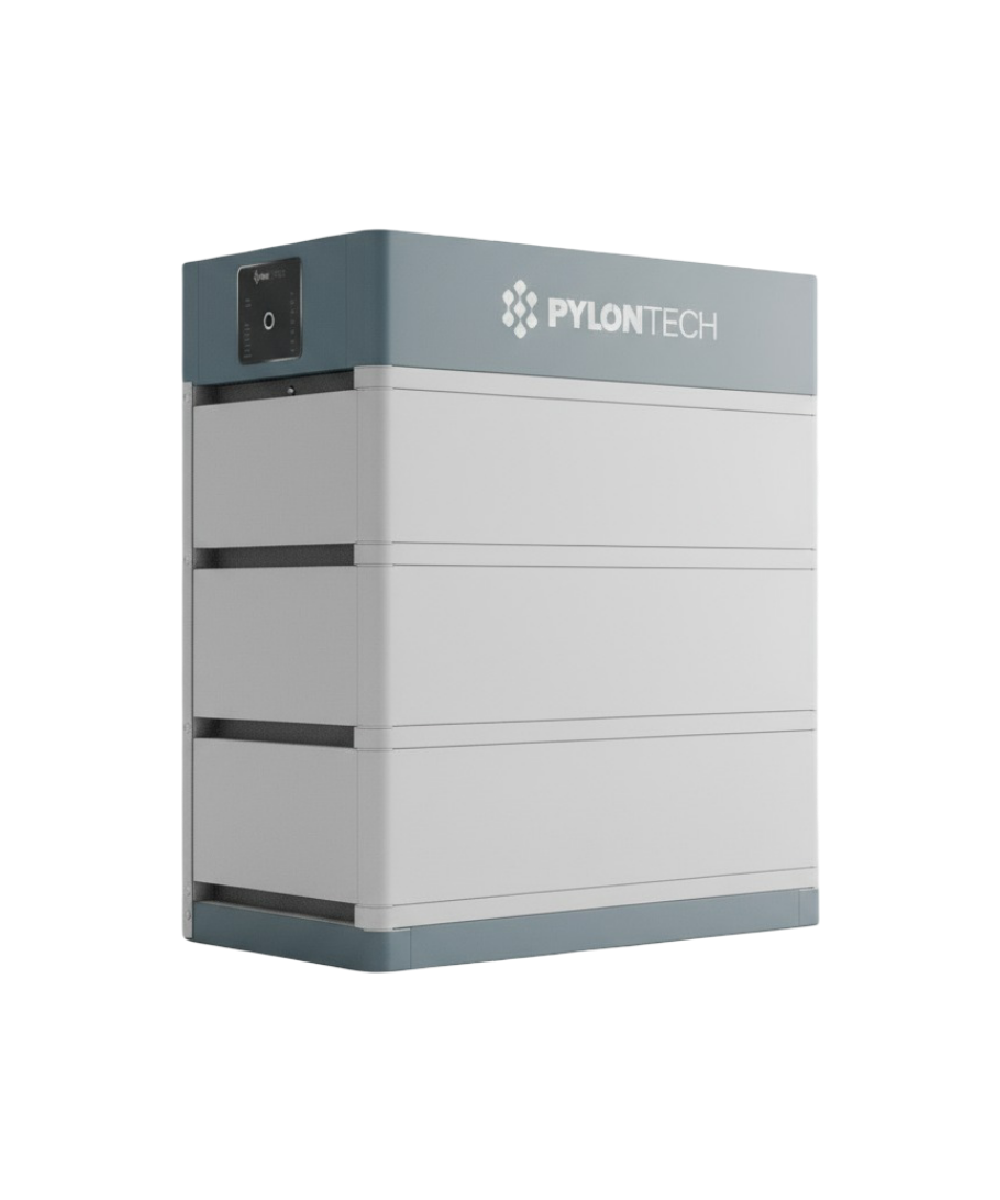

El Force H1 está compuesto por módulos de batería FH48074 de 3.552kWh cada uno, que se conectan en serie junto con el módulo de control FC0500-40S-V2. Esta configuración permite alcanzar tensiones de 96V a 336V y capacidades de 7.10kWh a 24.86kWh, según el número de módulos (de 2 a 7). Su diseño apilable sin cables entre módulos simplifica la instalación y el mantenimiento.
2. BMS Inteligente con Múltiples Protecciones
El módulo de control FC0500-40S-V2 integra el BMS (Battery Management System) que gestiona el equilibrio de tensión entre celdas, la supervisión en tiempo real del consumo y la operación del equipo, y múltiples protecciones de seguridad: sobrecarga, sobredescarga, sobrecorriente, cortocircuito y alta/baja temperatura. Incorpora LEDs de estado para monitorización local y comunicación CANBUS/Modbus RTU para integración con inversores.
3. Conectividad WiFi y Monitorización Remota
El módulo de control incluye un módulo WiFi integrado que permite la monitorización remota del sistema a través de una aplicación móvil. Esto facilita el seguimiento del estado de carga, la tensión y la temperatura en tiempo real, así como la recepción de alertas en caso de anomalías.
4. Diseño Robusto IP55 y Operación en Paralelo
El sistema cuenta con un grado de protección IP55 que lo hace resistente al polvo y a chorros de agua, siendo apto para instalaciones en interiores y exteriores protegidos. Además, permite la operación en paralelo de hasta 6 grupos (con P-Combiner 3/6), lo que proporciona una enorme flexibilidad en el diseño y la configuración del sistema.
Especificaciones Técnicas
Sistema Force H1 (Grupo Único)
Parámetro | 2 módulos | 3 módulos | 4 módulos | 5 módulos | 6 módulos | 7 módulos |
Capacidad del sistema (kWh) | 7.10 | 10.65 | 14.20 | 17.76 | 21.31 | 24.86 |
Tensión del sistema (Vdc) | 96 | 144 | 192 | 240 | 288 | 336 |
Capacidad del sistema (Ah) | 74 | 74 | 74 | 74 | 74 | 74 |
Corriente de carga estándar (A) | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 |
Corriente de carga normal (A) | 37 | 37 | 37 | 37 | 37 | 37 |
Corriente de descarga estándar (A) | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 |
Corriente de descarga normal (A) | 37 | 37 | 37 | 37 | 37 | 37 |
Eficiencia (%) | 96 | 96 | 96 | 96 | 96 | 96 |
Profundidad de descarga (DOD) | 95% | 95% | 95% | 95% | 95% | 95% |
Dimensiones (W×D×H, mm) | 600×380×530 | 600×380×700 | 600×380×870 | 600×380×1040 | 600×380×1210 | 600×380×1380 |
Peso (kg) | 86 | 122 | 158 | 194 | 230 | 266 |
Comunicación | CANBUS/Modbus RTU | CANBUS/Modbus RTU | CANBUS/Modbus RTU | CANBUS/Modbus RTU | CANBUS/Modbus RTU | CANBUS/Modbus RTU |
Grado de protección | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 |
Vida útil (años) | 15+ | 15+ | 15+ | 15+ | 15+ | 15+ |
Temperatura de operación | 0~50°C | 0~50°C | 0~50°C | 0~50°C | 0~50°C | 0~50°C |
Temperatura de almacenamiento | -20~60°C | -20~60°C | -20~60°C | -20~60°C | -20~60°C | -20~60°C |
Altitud máxima | <2000 m | <2000 m | <2000 m | <2000 m | <2000 m | <2000 m |
Certificaciones | VDE-AR-E 510-50, IEC62619, IEC63056, IEC62040-1, 2014/53/EU(RED), UL1973, UN38.3 | | | | | |

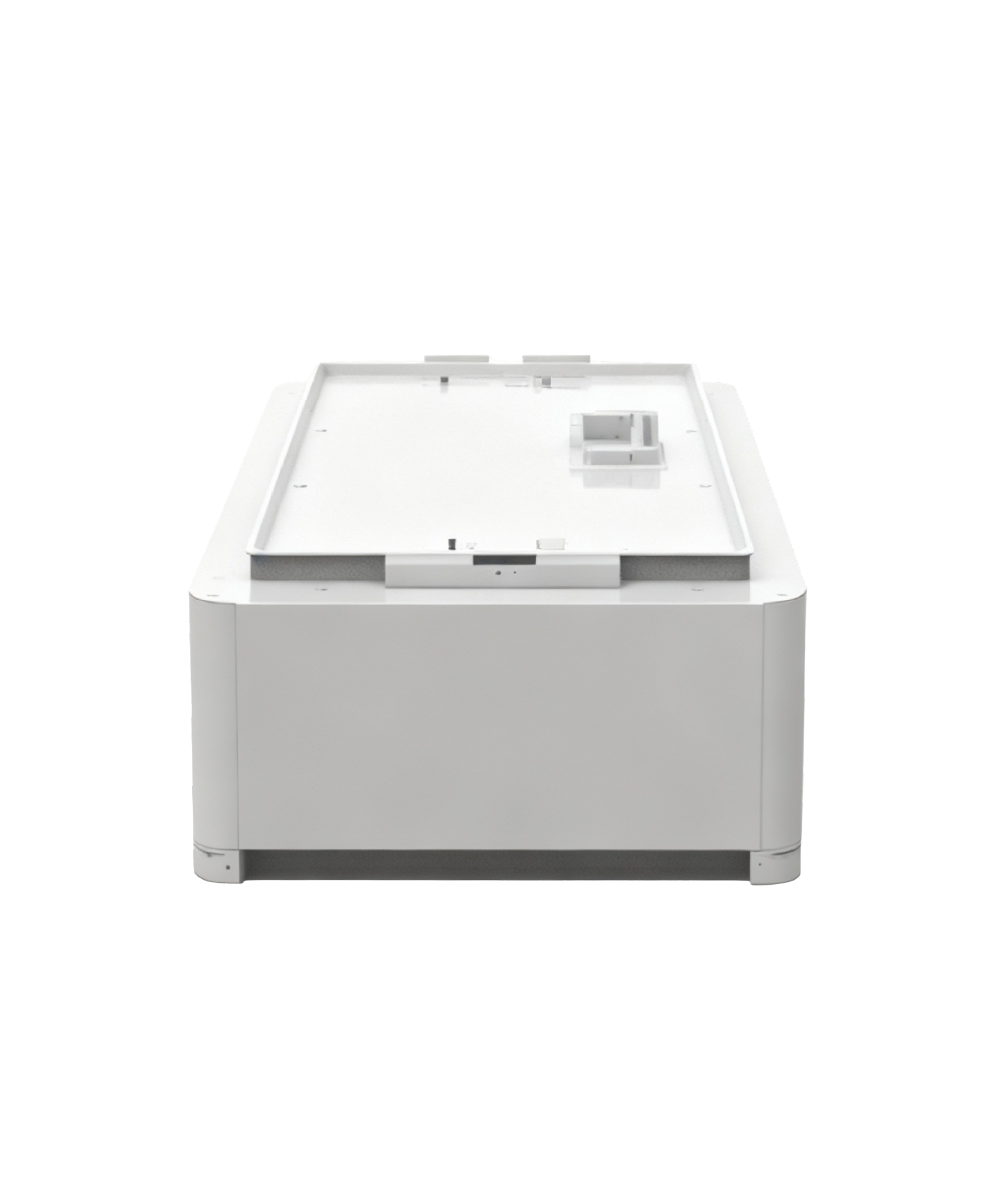

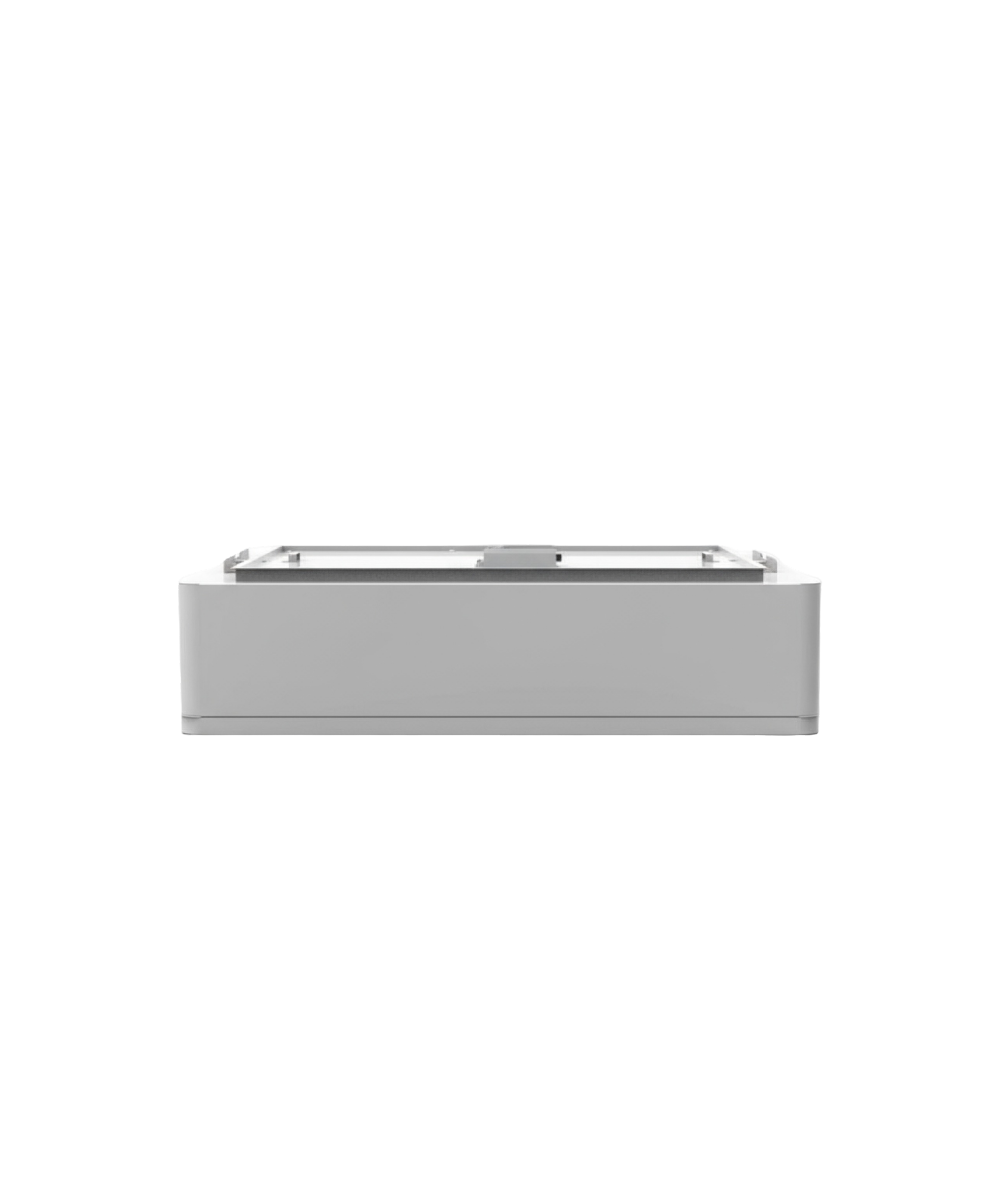

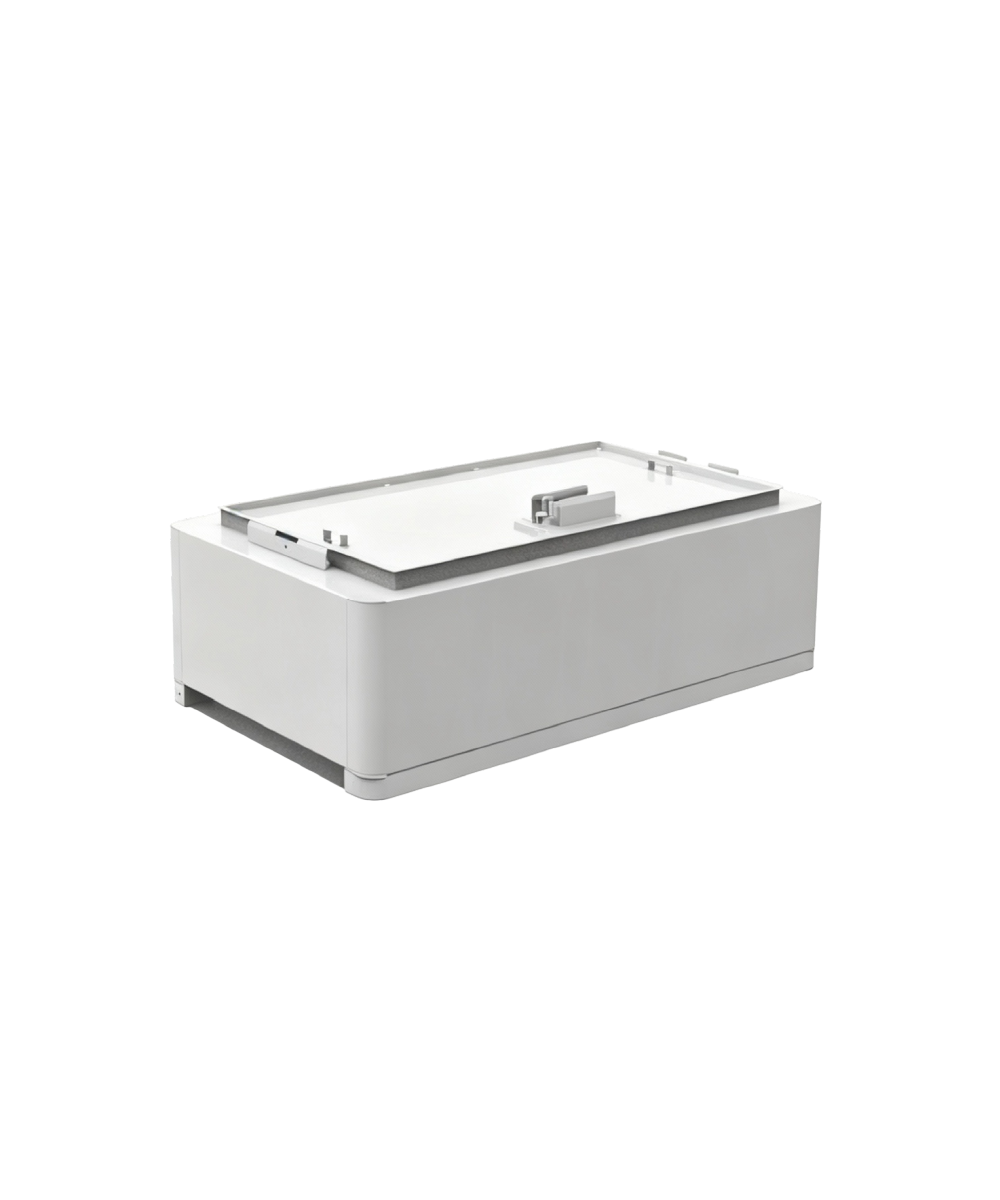

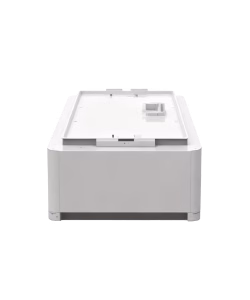

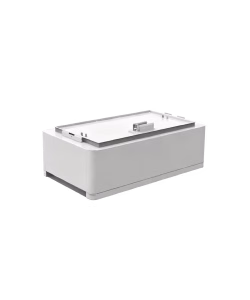

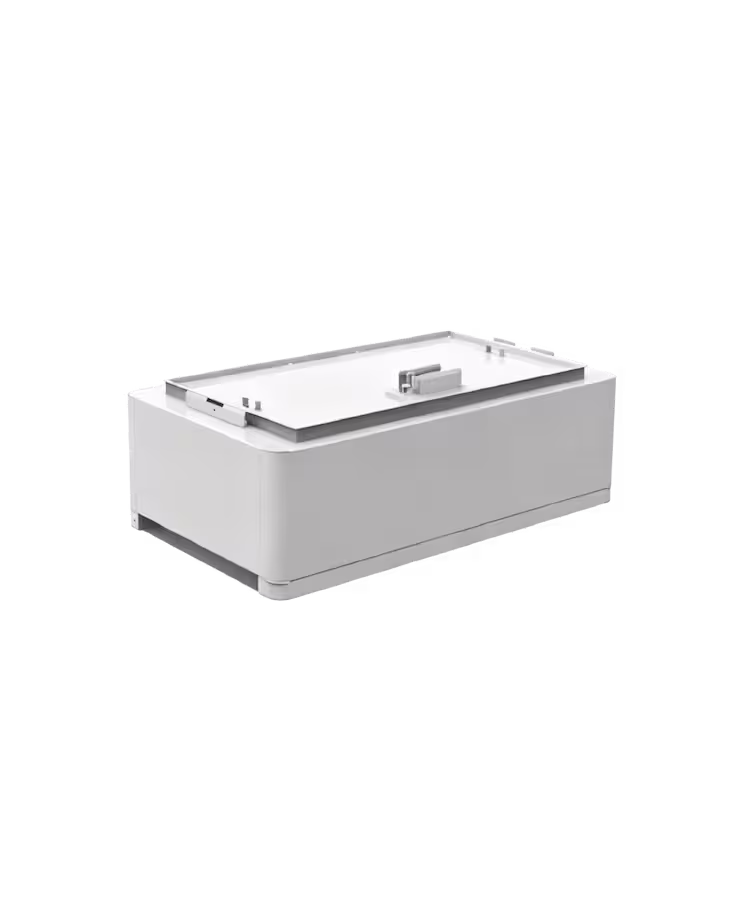

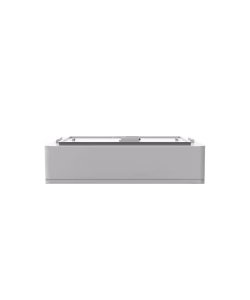

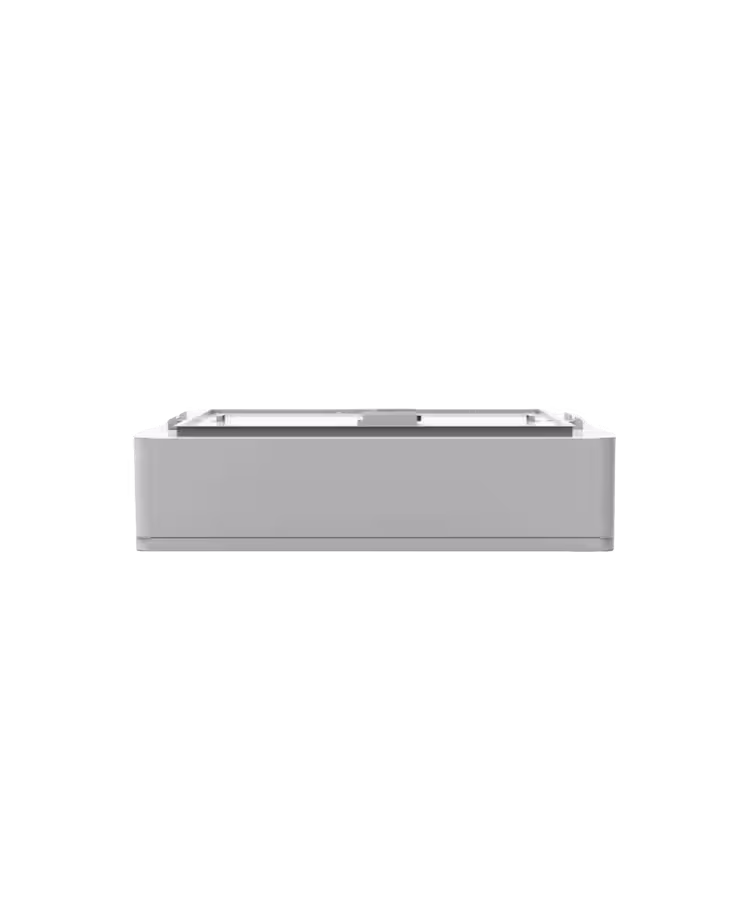

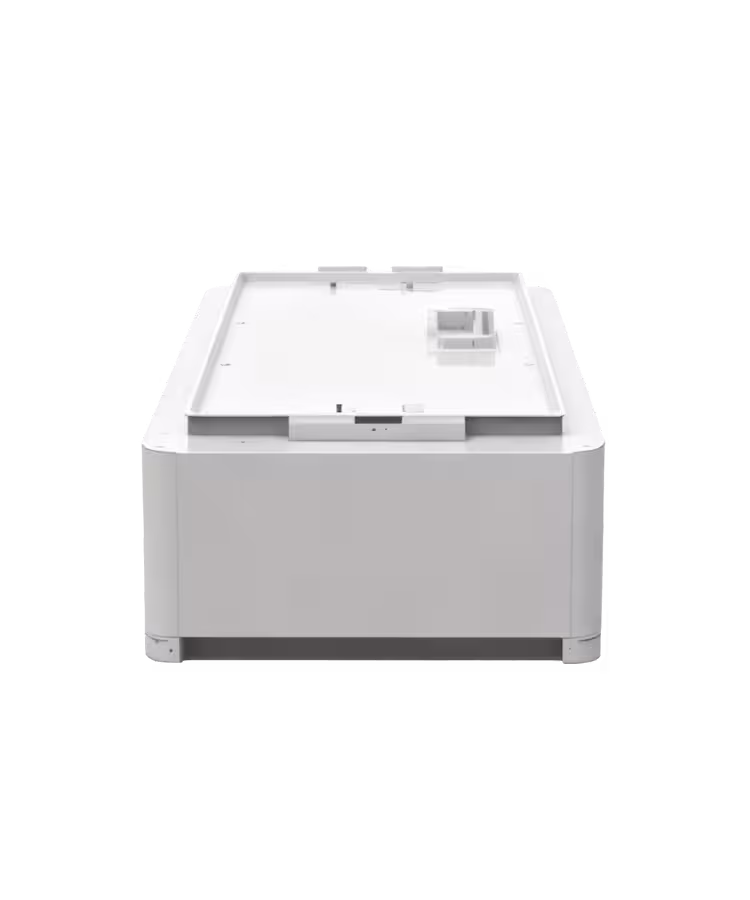

Módulo de Batería FH48074
Parámetro | Valor |
Modelo | FH48074 |
Tecnología de celda | Li-ion (LFP) |
Capacidad del módulo (kWh) | 3.552 |
Tensión del módulo (Vdc) | 48 |
Capacidad del módulo (Ah) | 74 |
Celdas en serie | 15 |
Dimensiones (W×D×H, mm) | 600×380×170 |
Peso (kg) | 36 |
Vida útil (años) | 15+ |
Ciclo de vida | 5,000 |
Temperatura de operación | 0~50°C |
Temperatura de almacenamiento | -20~60°C |
Certificación de transporte | UN38.3 |
Aplicaciones Recomendadas
- Sistemas de almacenamiento energético residencial con autoconsumo solar.
- Instalaciones fotovoltaicas de mediana y gran escala con espacio limitado.
- Sistemas off-grid o con red inestable que necesitan autonomía.
- Proyectos que buscan maximizar el ahorro mediante tarifas dinámicas.
- Instalaciones en interiores y exteriores protegidos gracias a su IP55.
- Sistemas que requieren escalabilidad modular mediante apilamiento.
- Aplicaciones compatibles con inversores que sigan el protocolo Pylontech.
Beneficios Comerciales
✅ Diseño apilable y modular: Fácil escalabilidad sin cableado complejo.
✅ 3.55kWh por módulo: Capacidad ampliable de 7.1kWh a 24.86kWh.
✅ Alto voltaje (96V a 336V): Mayor eficiencia y menor pérdida en el cableado.
✅ LiFePO₄: Alta densidad, seguridad y durabilidad.
✅ BMS inteligente: Gestión avanzada con múltiples protecciones.
✅ WiFi integrado: Monitorización remota a través de aplicación móvil.
✅ Comunicación CANBUS/Modbus RTU: Integración con inversores y sistemas de gestión.
✅ IP55: Apto para interiores y exteriores protegidos.
✅ 5,000 ciclos: Larga vida útil y mínimo mantenimiento.
✅ Certificaciones VDE, IEC, UL y UN38.3: Garantía de calidad y seguridad.
✅ 15+ años de vida de diseño: Fiabilidad a largo plazo.
✅ Operación en paralelo: Hasta 6 grupos con P-Combiner 3/6.
¿Listo para llevar tu sistema de almacenamiento energético al siguiente nivel? El Módulo de Batería de Litio 3.55kWh Pylontech Force H1 es la solución perfecta para quienes buscan fiabilidad, escalabilidad y máximo ahorro. Contáctanos hoy para obtener más información y cotización personalizada.
