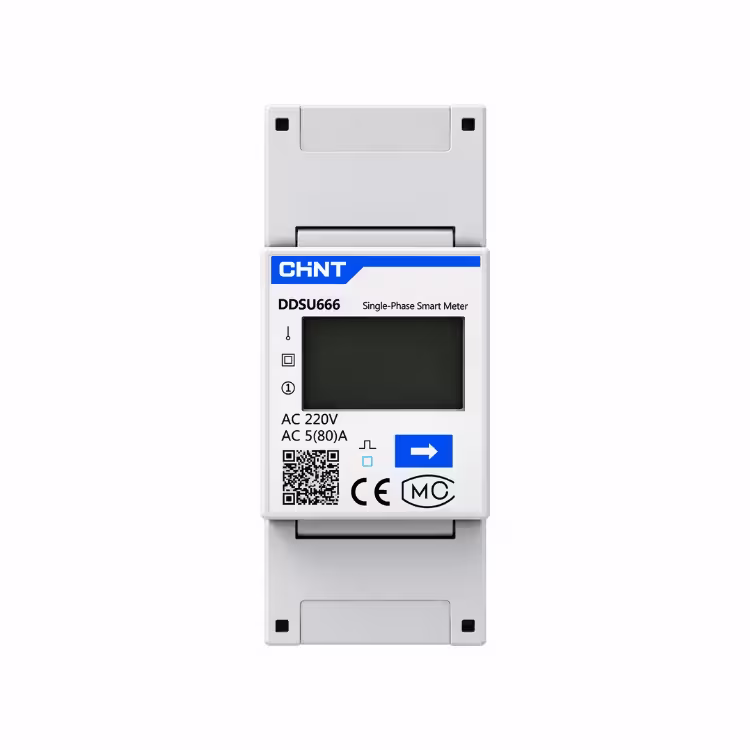

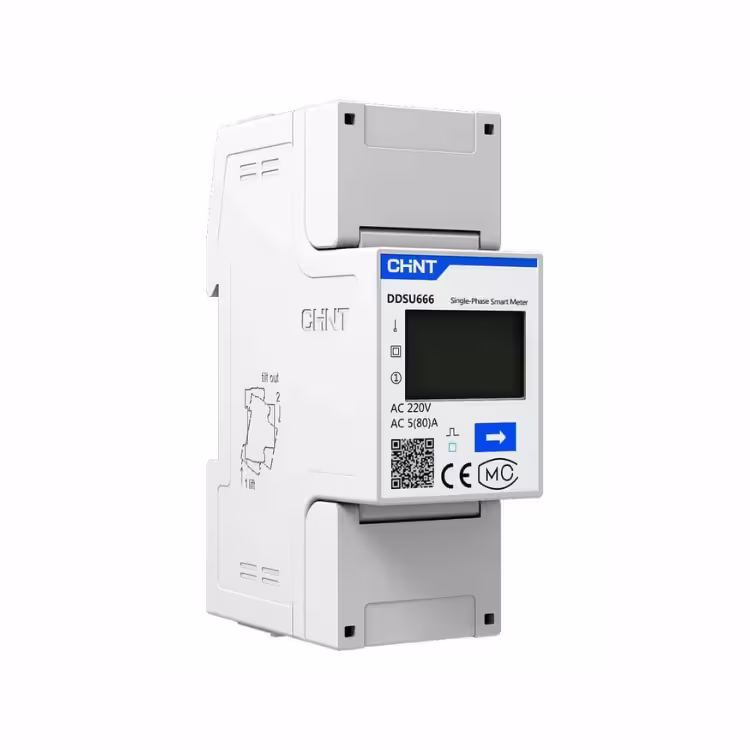

Smart Meter Chint DDSU-666 1.5(80)A 2P
El Chint DDSU-666 en su versión 1.5(80)A es un medidor de energía inteligente monofásico de montaje en riel DIN, diseñado para la conexión directa en instalaciones fotovoltaicas residenciales y comerciales. Con una capacidad de medición de hasta 80 Amperios, este medidor elimina la necesidad de transformadores de corriente externos en sistemas de hasta 80A, simplificando la instalación y reduciendo costes.
Su diseño compacto de 2 módulos DIN, su pantalla LCD y su comunicación RS485 Modbus-RTU lo convierten en el complemento ideal para sistemas de autoconsumo solar. Realiza una medición bidireccional (importación/exportación) y es compatible con los inversores de Chint Power Systems para funciones de control de exportación (Zero Export) .
Características Clave
1. Conexión Directa hasta 80A
A diferencia de la versión con CT (1.5(6)A), este modelo está diseñado para conexión directa en la línea eléctrica, soportando corrientes de hasta 80A. Esto lo hace ideal para instalaciones monofásicas residenciales estándar, donde no se requiere un transformador de corriente externo, simplificando el cableado y la puesta en marcha .
2. Medición Bidireccional y Compatibilidad Solar
El medidor realiza una medición bidireccional de energía activa (kWh) y reactiva (kvarh), registrando tanto la energía importada de la red como la exportada. Esta funcionalidad es esencial para sistemas fotovoltaicos con control de exportación (Zero Export), permitiendo que el inversor ajuste su producción según el consumo de la vivienda .
3. Comunicación RS485 Modbus-RTU
El DDSU-666 incorpora una interfaz RS485 con protocolo Modbus-RTU, lo que permite su integración directa con inversores híbridos, sistemas de gestión energética (EMS) y plataformas de monitorización remota. La velocidad de transmisión es configurable, con 9600 bps como valor por defecto .
4. Diseño Compacto y Pantalla LCD
Con un ancho de 2 módulos DIN (36 mm), el medidor se instala fácilmente en cuadros eléctricos estándar. Su pantalla LCD permite la lectura local de los parámetros eléctricos en tiempo real. El equipo cuenta con un grado de protección IP20 y un rango de temperatura de operación de -25°C a +55°C, adecuado para entornos interiores .
Especificaciones Técnicas
Parámetro | Valor |
Modelo | DDSU666 (versión 1.5(80)A) |
Tipo | Medidor de energía monofásico inteligente |
Conexión | 1P2W (monofásico, 2 hilos) |
Método de acceso | Conexión directa |
Corriente | 0.25 - 5(80) A |
Tensión nominal (Un) | 220 V ~ 240 V |
Frecuencia | 50/60 Hz |
Precisión (Energía Activa) | Clase 1.0 / Clase B |
Comunicación | RS485, Modbus-RTU |
Velocidad de transmisión | 1200-9600 bps (por defecto 9600) |
Pantalla | LCD |
Montaje | Riel DIN 35mm (2 módulos) |
Dimensiones (An × Al × Pr) | 36 × 100 × 65.5 mm |
Temperatura de operación | -25°C ~ +55°C |
Grado de protección | IP20 |
Normas | EN 50470-1/-3 |
Aplicaciones Recomendadas
- Monitorización de consumo y generación en instalaciones fotovoltaicas residenciales.
- Sistemas de control de exportación (Zero Export) con inversores Chint Power.
- Medición de energía en cuadros de distribución secundarios.
- Integración en sistemas de gestión energética (EMS) mediante Modbus-RTU.
- Instalaciones monofásicas con corrientes de hasta 80A.
Beneficios Comerciales
✅ Conexión directa hasta 80A: Sin necesidad de transformadores de corriente externos.
✅ Medición bidireccional: Registra importación y exportación de energía.
✅ Comunicación RS485 Modbus-RTU: Integración con inversores y sistemas de gestión.
✅ Montaje en riel DIN: Instalación rápida en cuadros eléctricos estándar.
✅ Pantalla LCD: Lectura local de múltiples parámetros eléctricos.
✅ Compatibilidad solar: Diseñado para sistemas fotovoltaicos y control de exportación.
✅ Precisión Clase 1.0: Lecturas confiables para monitorización.
✅ Amplio rango de temperatura: -25°C a +55°C para entornos interiores.
¿Necesitas monitorizar el consumo y la generación de tu instalación solar con precisión? El Smart Meter Chint DDSU-666 1.5(80)A 2P es la solución profesional para la gestión energética de tu sistema fotovoltaico. Contáctanos hoy para obtener más información y cotización personalizada.
