El medidor de energía inteligente para sistemas fotovoltaicos y gestión energética

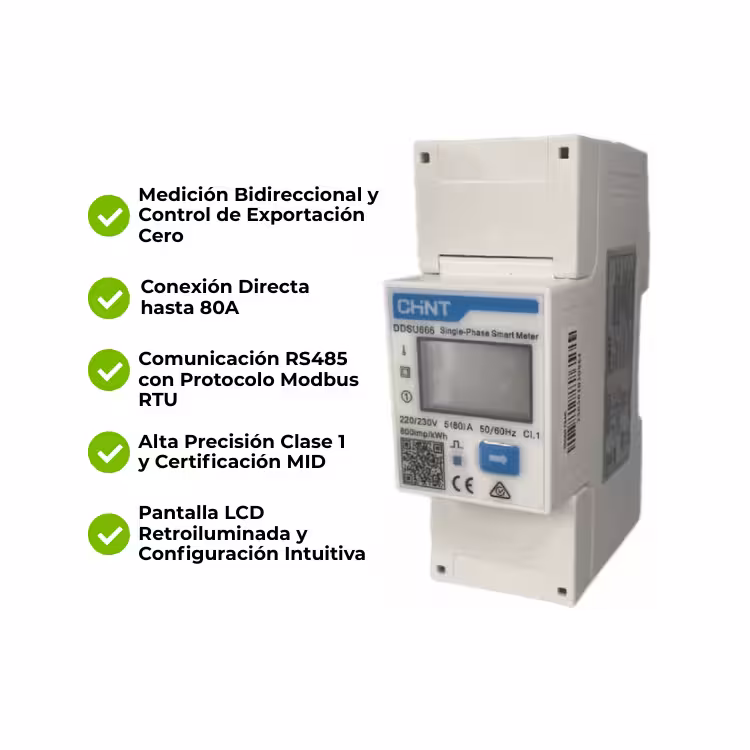

El Smart Meter CHINT DDSU666 es un medidor de energía monofásico de alta precisión diseñado para el monitoreo y control de sistemas eléctricos en aplicaciones residenciales, comerciales e industriales. Con medición bidireccional y conexión directa de hasta 80A, este medidor es el complemento perfecto para inversores híbridos que requieren control de exportación cero (Zero Export) y medición precisa del autoconsumo en sistemas solares fotovoltaicos .
Fabricado por CHINT, líder mundial en equipos eléctricos y de medición, el DDSU666 destaca por su precisión Clase 1 / B, su pantalla LCD de fácil lectura y su comunicación RS485 Modbus RTU . Su diseño compacto de 2 módulos para riel DIN y su facilidad de instalación lo convierten en la opción preferida para integradores de sistemas solares en México y América Latina.
Especificaciones Técnicas
Parámetro | Valor |
Modelo | CHINT DDSU666 |
Tipo | Medidor de energía monofásico (1P2W) |
Tensión nominal (Un) | 220...240V AC |
Rango de tensión | 176...253V AC |
Corriente base (Ib) | 5A |
Corriente mínima (Imin) | 0.25A |
Corriente máxima (Imax) | 80A directa |
Corriente de arranque | 0.4% de Ib (~40mA) |
Frecuencia | 50/60Hz |
Consumo propio | ≤ 0.8W / ≤ 8VA |
Exactitud (energía activa) | Clase 1 / Clase B (IEC 62053-21 / EN 50470-3) |
Exactitud (tensión/corriente) | ±0.5% / ±1% |
Pantalla | LCD con retroiluminación |
Comunicación | RS485 Modbus RTU |
Baud rate | 1200/2400/4800/9600(default)/19200/115200 bps |
Dirección Modbus | 1 – 247 |
Constante de pulso | 800 imp/kWh |
Protección | IP20 (interior) |
Montaje | Riel DIN 35mm (2 módulos) |
Dimensiones (An × Al × Pr) | 36 × 100 × 65.5 mm |
Peso | ≈0.08 – 0.12 kg |
Temperatura operativa | -25°C a +55°C (nominal), -40°C a +70°C (extremo) |
Certificaciones | CE, RCM, MID |
Características técnicas y comerciales que marcan la diferencia
1. Medición Bidireccional para Control de Exportación Cero
El DDSU666 cuenta con medición bidireccional de energía (importación y exportación), lo que lo convierte en el componente esencial para sistemas solares con control de exportación cero . Permite al inversor saber exactamente cuánta energía se está inyectando a la red y ajustar la generación para evitar la exportación no deseada.
2. Alta Capacidad de Medición Directa (80A)
Con una corriente máxima de 80A en conexión directa, este medidor elimina la necesidad de transformadores de corriente (CTs) externos . Esto simplifica la instalación, reduce costos y mejora la precisión de la medición. Ideal para viviendas y comercios con consumos de hasta 10kW a 120V.
3. Comunicación RS485 Modbus RTU
El puerto RS485 con protocolo Modbus RTU permite la integración sencilla con inversores híbridos y sistemas de monitorización . Compatible con marcas como Solis, Deye, Growatt, Solax, Huawei, Hoymiles, Fox ESS y muchas más .
4. Alta Precisión y Certificación MID
Con precisión Clase 1 según IEC 62053-21 y Clase B según EN 50470-3, este medidor garantiza mediciones confiables para facturación y control de consumo . Además, cuenta con certificación MID (Directiva Europea de Instrumentos de Medición), lo que lo hace apto para aplicaciones de facturación y submedición .
5. Pantalla LCD y Configuración Intuitiva
La pantalla LCD muestra en tiempo real los parámetros eléctricos más importantes: kWh totales, importación/exportación de energía, kVArh, kW, VAr, VA, factor de potencia, frecuencia, voltaje y corriente . La configuración se realiza de manera sencilla mediante los botones frontales y menú protegido por contraseña .
Aplicaciones Recomendadas
Sector | Aplicación |
Solar Fotovoltaica | Medición de energía generada, consumida y exportada a la red; control de exportación cero |
Residencial | Monitoreo de consumo eléctrico y gestión energética |
Comercial | Submedición y facturación por inquilinos |
Industrial | Monitoreo de consumo en procesos productivos |
Carga de VE | Medición de energía en puntos de recarga de vehículos eléctricos |
Ventajas Competitivas
✅ Medición bidireccional: Control de exportación cero para sistemas solares
✅ 80A directos: Sin necesidad de transformadores de corriente (CTs)
✅ RS485 Modbus RTU: Integración sencilla con inversores y sistemas SCADA
✅ Precisión Clase 1 / B: Mediciones confiables para facturación y control
✅ Pantalla LCD: Visualización clara de múltiples parámetros eléctricos
✅ Montaje DIN rail: Instalación compacta en tableros eléctricos (2 módulos)
✅ Certificación MID: Apto para aplicaciones de facturación
✅ Configuración protegida: Menú con contraseña para evitar ajustes no autorizados
Preguntas frecuentes
1. ¿Para qué sirve el medidor CHINT DDSU666?
Es un medidor de energía monofásico que mide el consumo y generación de electricidad de manera bidireccional. Es muy utilizado en sistemas solares fotovoltaicos para el control de exportación cero (Zero Export) y la medición de autoconsumo .
2. ¿Puedo conectarlo directamente a mi inversor solar?
Sí, el DDSU666 se conecta al puerto RS485 del inversor utilizando el protocolo Modbus RTU . La conexión se realiza mediante un cable de par trenzado a los bornes 24 (A+) y 25 (B-) del medidor .
3. ¿Qué corriente máxima puede medir?
Puede medir hasta 80A de corriente máxima (Imax) en conexión directa . La corriente base (Ib) es de 5A y la corriente mínima (Imin) es de 0.25A.
4. ¿Qué parámetros eléctricos mide el DDSU666?
Mide kWh (totales, importación y exportación), kVArh, kW, kVAr, kVA, factor de potencia, frecuencia, voltaje, corriente y más .
5. ¿Qué precisión tiene este medidor?
Tiene una precisión Clase 1 según IEC 62053-21 y Clase B según EN 50470-3 para energía activa . Tensión tiene una precisión de ±0.5% y corriente/potencia/energía de ±1% .
El medidor inteligente para tus proyectos solares
En SOLARPEC sabemos que la medición precisa de la energía es fundamental para el éxito de cualquier sistema solar. El CHINT DDSU666 es la opción ideal para integradores, instaladores y gestores de energía que buscan un medidor confiable, preciso y fácil de integrar con inversores y sistemas de monitorización.
