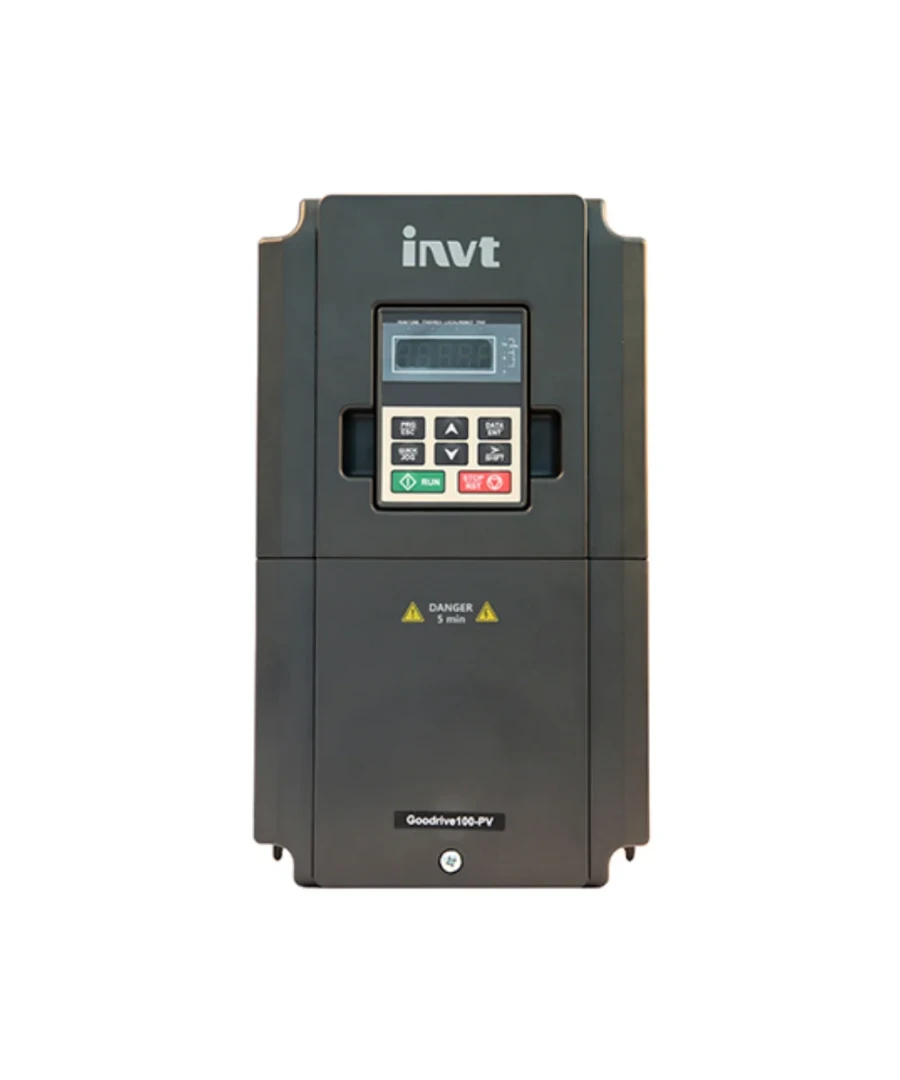

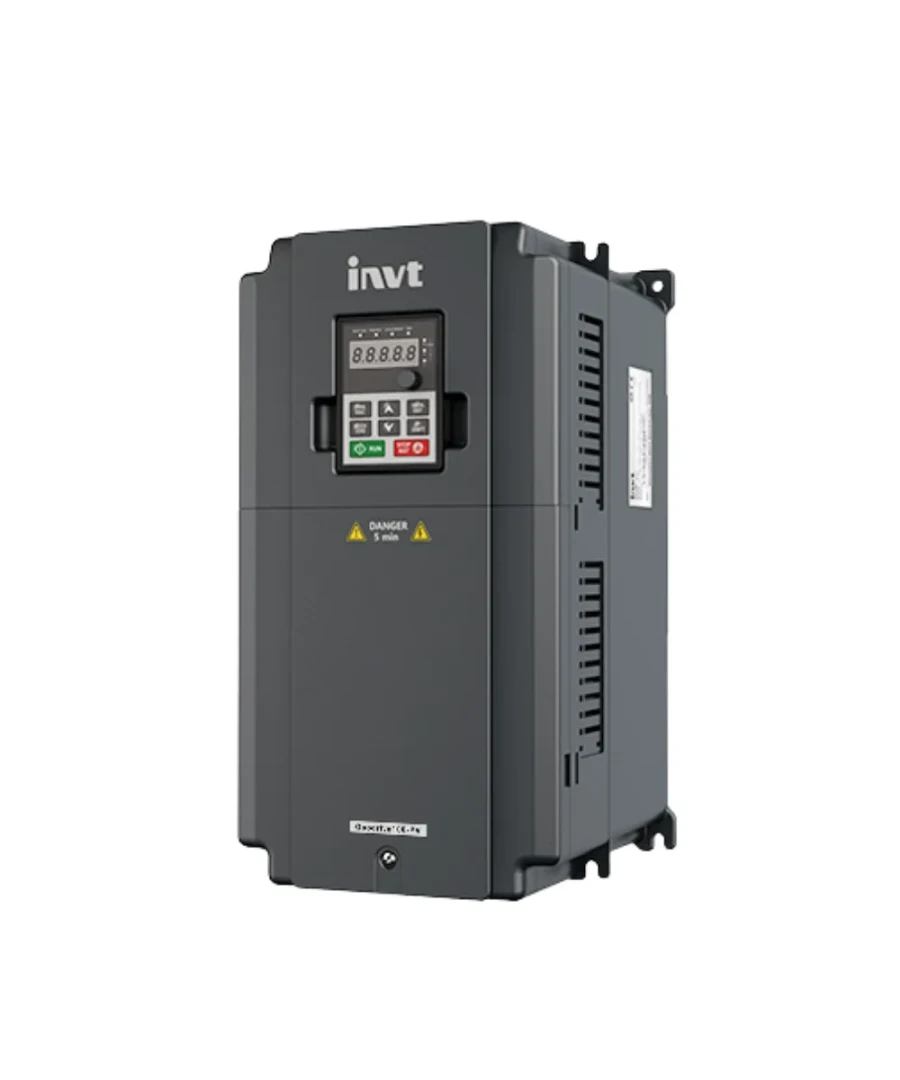

Variador de frecuencia Monofásico INVT GD100-2R2G-S2-PV

El Variador de frecuencia INVT GD100-2R2G-S2-PV es un equipo especializado de la serie Goodrive 100-PV, diseñado específicamente para el control de motores de bombas de agua en sistemas de bombeo solar fotovoltaico de hasta 2.2kW (3CV) . Este variador monofásico permite el control preciso de la velocidad de motores de bombeo, optimizando el consumo energético y protegiendo los equipos.

Una de las principales ventajas de este modelo es su capacidad de operar directamente con energía solar, aceptando entrada DC de paneles fotovoltaicos en un rango de 150-440V DC, e incorporando un controlador MPPT integrado con eficiencia superior al 99% para maximizar la captación de energía solar para el bombeo de agua . También puede alimentarse con red monofásica 220V AC, ofreciendo una solución híbrida completa.

Características Principales

• Potencia 2.2kW (3CV): Adecuado para motores trifásicos de hasta 2.2kW (3 caballos de vapor) , ideal para bombas de agua de tamaño pequeño a mediano, sistemas de riego y aplicaciones residenciales.
• Doble Alimentación AC/DC: Acepta entrada directa de paneles solares DC (150-440V) y también puede alimentarse con red monofásica 220V AC (-15% ~ +10%), adaptándose a diferentes tipos de instalación .
• Tecnología MPPT Avanzada: Eficiencia de seguimiento del punto de máxima potencia superior al 99%, optimizando la captación de energía solar para el bombeo de agua .
• Modo Híbrido y Conmutación Automática: Permite la operación simultánea o conmutación automática entre entrada solar y red eléctrica, logrando funcionamiento 24/7 sin interrupciones .
• Rango de Frecuencia 0-400Hz: Amplio rango de frecuencia de salida que permite adaptar la velocidad de la bomba a las necesidades específicas de cada aplicación .
• Arranque Automático por Radiación Solar: El variador detecta automáticamente la radiación solar e inicia la bomba cuando hay suficiente energía, deteniéndose al anochecer sin necesidad de configuración de parámetros .
• Control de Nivel de Agua Integrado: Incluye lógica de control de nivel de agua para evitar el funcionamiento en seco (dry run) y protección contra desbordamiento (full water), como se muestra en el esquema con los sensores de nivel .
• Protecciones Integrales: Protección contra sobretensión PV, polaridad inversa en la entrada DC, sobrecalentamiento con autoajuste (derating), sobrecarga, cortocircuito, pérdida de fase y funcionamiento en seco .
• Comunicación RS485 Modbus: Puerto de comunicación integrado para monitorización y control remoto .
• Monitorización Remota Opcional: Compatible con módulo GPRS/4G/WiFi para supervisión y control remoto a través de aplicación móvil o navegador web .
• Compatibilidad Universal: Compatible con bombas monofásicas 220V AC (con o sin capacitor) y bombas trifásicas .

Especificaciones Técnicas (Resumen)

Configuración Recomendada de Paneles Solares

Para el modelo GD100-2R2G-S2-PV, se recomienda la siguiente configuración de paneles solares para una operación óptima :

Importante: La tensión de circuito abierto total (Voc total) no debe superar los 440V DC . Use Vmp para calcular el número de paneles y verifique que la Voc total esté dentro del límite.

Aplicaciones

Paneles solares para casa

Perfecto para viviendas rurales, fincas o propiedades aisladas que requieren sistemas de bombeo de agua para consumo doméstico, jardines o pequeños huertos. El variador puede conectarse directamente a paneles solares, arrancando automáticamente cuando hay suficiente radiación solar y deteniéndose al anochecer, sin necesidad de baterías ni controladores complejos . Como se muestra en el esquema, el sistema extrae agua del nivel freático y la eleva a un depósito, garantizando agua disponible todo el día.

Paneles solares para empresas

Ideal para sistemas de riego agrícola de tamaño pequeño a mediano, viveros, explotaciones ganaderas que requieren un suministro de agua confiable y autónomo. La integración con sensores de nivel evita el funcionamiento en seco de la bomba y protege contra desbordamientos .

Sistemas de Bombeo Solar

Aplicable en pozos profundos, sistemas de elevación de agua y llenado de tanques elevados, donde la automatización del variador optimiza el uso de la energía solar disponible .

Ventajas del Variador INVT GD100-2R2G-S2-PV

• Tecnología MPPT Avanzada: Eficiencia de seguimiento del punto de máxima potencia superior al 99%, optimizando la captación de energía solar para el bombeo de agua, independientemente del tipo de panel fotovoltaico utilizado .
• Arranque Automático por Radiación Solar: El variador detecta automáticamente la radiación solar e inicia la bomba cuando hay suficiente energía, deteniéndose al anochecer sin necesidad de configuración de parámetros. La operación es completamente automática tras el encendido .
• Modo Híbrido AC/DC: Permite la conmutación automática entre entrada solar y red eléctrica, logrando operación 24/7 sin interrupciones y sin necesidad de supervisión humana .
• Protección Contra Funcionamiento en Seco: El control de nivel integrado evita que la bomba opere sin agua, prolongando su vida útil .
• Protecciones Integrales: Incluye más de 30 funciones de protección: sobretensión PV, polaridad inversa en la entrada DC, sobrecalentamiento con autoajuste (derating), sobrecarga, cortocircuito, pérdida de fase y protección contra rayos .
• Sin Baterías: El sistema puede operar directamente con paneles solares sin necesidad de baterías, reduciendo costos y mantenimiento .
• Monitorización Remota: Compatible con módulo GPRS/4G/WiFi para supervisión y control remoto a través de plataforma web o aplicación móvil .
• Sistema Confiable: Como se destaca en el esquema, el sistema está diseñado para ofrecer ahorro energético, confiabilidad y agua disponible todo el día.
• Arranque Suave (Soft Start): Reduce el estrés mecánico en la bomba durante el arranque, protegiendo la tubería del golpe de ariete y prolongando su vida útil .
• Instalación Sencilla: Tamaño compacto (80 × 185 × 140.5 mm) que facilita la instalación en espacios reducidos .

¿Por qué comprar este producto en SOLARPEC?

En SOLARPEC seleccionamos los mejores componentes para garantizar la máxima eficiencia y durabilidad de tus sistemas de bombeo solar. Al elegir el variador INVT GD100-2R2G-S2-PV, obtienes:

• Marca Reconocida: INVT es una marca líder en variadores de frecuencia, con presencia global desde 2002 y certificaciones internacionales .
• Versatilidad de Alimentación: Capacidad de operar con red AC monofásica 220V o directamente con paneles solares DC de hasta 440V, adaptándose a cualquier tipo de instalación .
• Sistema Completo: Como se muestra en el esquema, te asesoramos en la integración completa del sistema: paneles solares, variador, bomba sumergible y sensores de nivel.
• Compatibilidad Garantizada: Te asesoramos en la selección del variador adecuado según la bomba (monofásica o trifásica), el pozo y las condiciones de operación .
• Asesoría Técnica Especializada: Nuestros ingenieros te ayudan en la configuración de parámetros, puesta en marcha y optimización del sistema.
• Documentación Técnica: Contamos con manuales oficiales del fabricante disponibles para su consulta .
• Soporte Post-Venta: Contamos con técnicos capacitados en equipos INVT para resolver cualquier duda durante la instalación o el uso del equipo.

¿Listo para implementar un sistema de bombeo solar confiable y eficiente de 3CV? El Variador INVT GD100-2R2G-S2-PV es la solución profesional que estabas buscando. Contáctanos y te asesoramos para diseñar el sistema completo según el esquema mostrado, garantizando ahorro energético y agua disponible todo el día.
