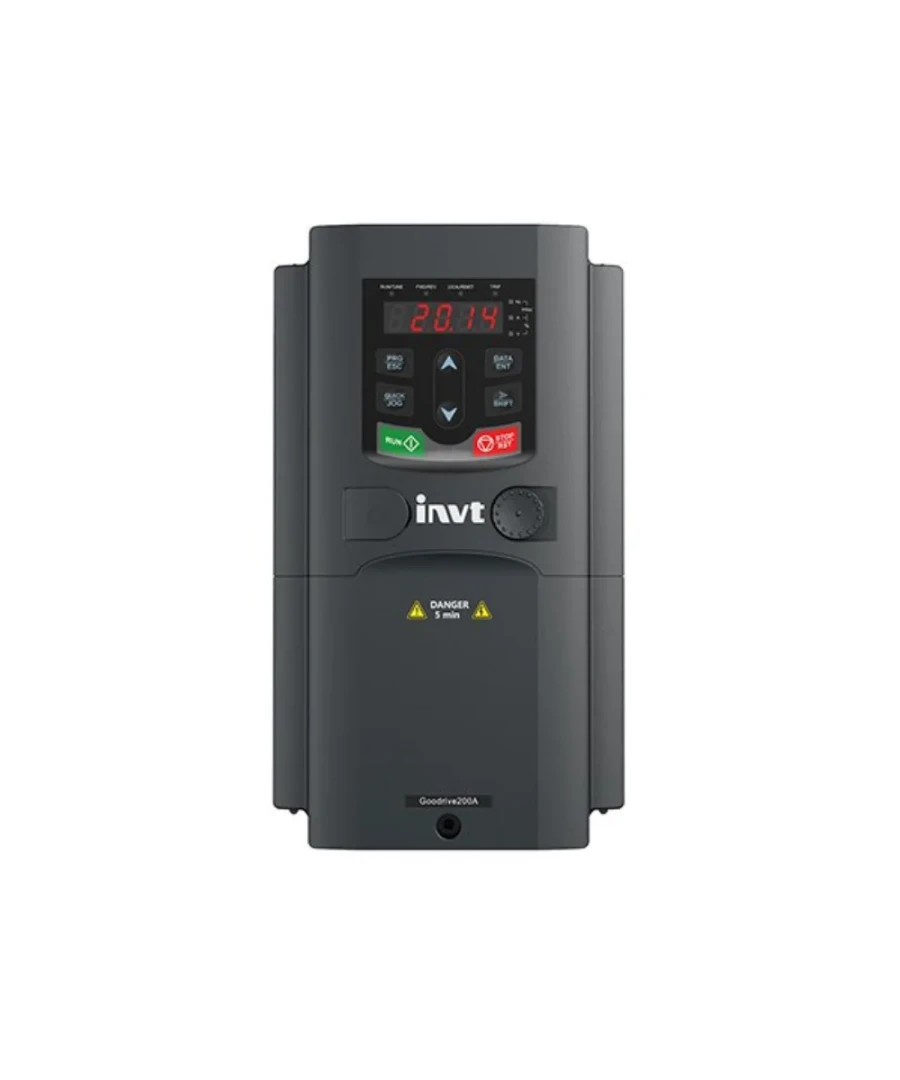

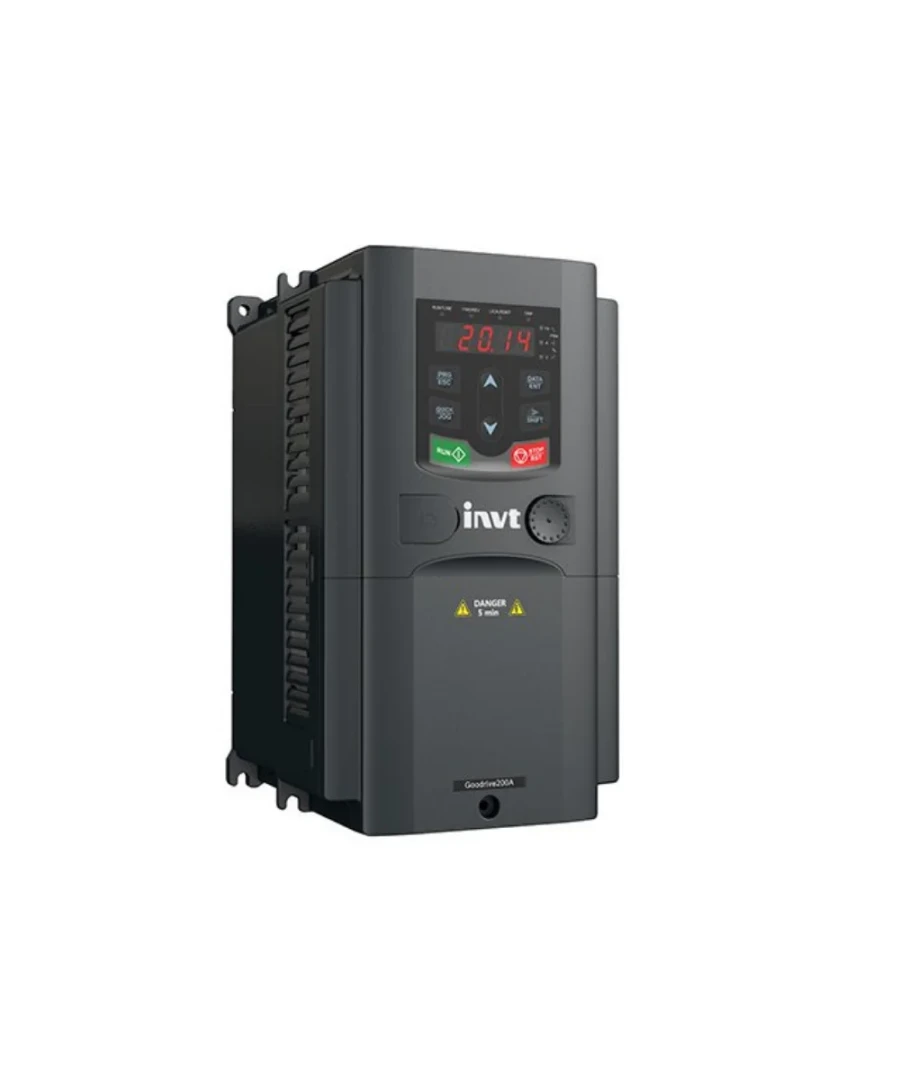

Variador de frecuencia Trifásico 380V INVT GD100-015G-4-PV 20C

El Variador de frecuencia INVT GD100-015G-4-PV es un equipo especializado de la serie Goodrive 100-PV, diseñado específicamente para el control de motores trifásicos de corriente alterna en aplicaciones de bombeo solar fotovoltaico de media-alta escala . Con una potencia nominal de 15kW (20CV) y alimentación trifásica de 380V, este variador permite el control preciso de la velocidad de motores asíncronos, optimizando el consumo energético y protegiendo los equipos.

Una de las principales ventajas de este modelo es su capacidad de operar directamente con energía solar, aceptando un rango de voltaje de entrada DC de 250-800V procedente de paneles fotovoltaicos . Esto lo hace ideal para aplicaciones de riego agrícola, bombeo de pozos profundos y sistemas de agua en zonas sin acceso a la red eléctrica.

Características Principales

• Potencia 15kW (20CV): Adecuado para motores trifásicos de hasta 15kW (20 caballos de vapor), ideal para bombas de agua de tamaño industrial, sistemas de riego agrícola de gran escala y aplicaciones comerciales exigentes .
• Entrada Solar DC (PV Ready): Acepta entrada directa de paneles solares con rango de 250-800V DC, tensión de arranque de 300V y rango recomendado de 300-750V .
• Alimentación AC Versátil: También puede alimentarse con red trifásica 380-440V AC (-15% ~ +10%), adaptándose a diferentes tipos de instalación .
• Tecnología MPPT Avanzada: Eficiencia de seguimiento del punto de máxima potencia del 99%, optimizando la captación de energía solar para el bombeo de agua .
• Modo Híbrido AC/DC: Permite la conmutación automática entre entrada solar y red eléctrica, logrando operación 24/7 sin interrupciones, sin necesidad de supervisión humana .
• Rango de Frecuencia 0-400Hz: Amplio rango de frecuencia de salida que permite adaptar la velocidad del motor a las necesidades específicas de cada aplicación .
• Alta Capacidad de Sobrecarga: Soporta condiciones de sobrecarga para garantizar el arranque de cargas exigentes.
• Arranque Automático por Radiación Solar: El variador detecta automáticamente la radiación solar e inicia la bomba cuando hay suficiente energía, deteniéndose al anochecer sin necesidad de control externo ni configuración de parámetros .
• Arranque Suave (Soft Start): Reduce la corriente de arranque y el estrés mecánico en la bomba, prolongando la vida útil del sistema y reduciendo picos de tensión en el motor .
• Protecciones Integrales: Incluye más de 30 funciones de protección: sobretensión PV, polaridad inversa en la entrada DC, sobrecalentamiento con autoajuste (derating), sobrecarga, cortocircuito y protección de fase .
• Comunicación RS485 Modbus: Puerto de comunicación integrado para monitorización y control remoto .
• Monitorización Remota Opcional: Compatible con módulo GPRS para supervisión y control remoto a través de aplicación móvil y web .
• Control PID Integrado: Ideal para aplicaciones de bombeo que requieren mantener presión o caudal constante.
• Control Vectorial sin Sensor (SVC): Ofrece un control preciso de velocidad con una precisión de ±0.2% y tiempo de respuesta de par < 50ms .
• IP54 Opcional: Versión con grado de protección IP54 disponible para ambientes con polvo o humedad, permitiendo instalación en exteriores sin gabinete adicional .
• Filtro EMC Integrado: Reduce las interferencias electromagnéticas, cumpliendo con normativas de compatibilidad electromagnética.

Recomendación de Reactor de Salida

Según el manual de operación de INVT, cuando la distancia entre el variador y el motor es superior a 50 metros, la capacitancia parásita del cable largo puede causar corrientes de fuga elevadas y disparos frecuentes del variador. Para evitarlo y proteger el aislamiento del motor, debe añadirse un reactor de salida .

Para el modelo GD100-015G-4-PV, el reactor de salida recomendado es el OCL2-015-4 .

Aplicaciones

Paneles solares para empresas

Ideal para sistemas de bombeo solar agrícola de gran escala, riego por aspersión, bombeo de pozos profundos industriales, sistemas de agua potable municipales y sistemas de presión constante para comunidades rurales . El variador puede conectarse directamente a paneles solares, arrancando automáticamente cuando hay suficiente radiación solar y deteniéndose al anochecer, sin necesidad de baterías ni controladores complejos.

Paneles solares para casa

Perfecto para grandes propiedades rurales, fincas agrícolas, comunidades rurales o complejos turísticos aislados que requieren sistemas de bombeo de agua para consumo doméstico colectivo, riego de grandes extensiones o sistemas de presión constante .

Aplicaciones Industriales

Además del bombeo solar, este variador es adecuado para el control de velocidad de ventiladores industriales, transportadores de carga, extrusoras, mezcladores, compresores y máquinas herramienta en entornos industriales.

Ventajas del Variador INVT GD100-015G-4-PV

• Tecnología MPPT Avanzada: Eficiencia de seguimiento del 99%, optimizando la captación de energía solar para el bombeo de agua, independientemente del tipo de panel fotovoltaico utilizado .
• Arranque Automático por Radiación Solar: El variador detecta automáticamente la radiación solar e inicia la bomba cuando hay suficiente energía, deteniéndose al anochecer sin necesidad de control externo ni configuración de parámetros .
• Modo Híbrido AC/DC: Permite la conmutación automática entre entrada solar y red eléctrica, logrando operación 24/7 sin interrupciones y sin necesidad de supervisión humana .
• Protecciones Integrales: Incluye más de 30 funciones de protección: sobretensión PV, polaridad inversa en la entrada DC, sobrecalentamiento con autoajuste (derating), sobrecarga, cortocircuito y protección de fase .
• Sin Baterías: El sistema puede operar directamente con paneles solares sin necesidad de baterías, reduciendo costos y mantenimiento.
• Monitorización Remota: Compatible con módulo GPRS para supervisión y control remoto a través de aplicación móvil y plataforma web .
• Arranque Suave (Soft Start): Reduce el estrés mecánico en la bomba durante el arranque, protegiendo la tubería del golpe de ariete y prolongando su vida útil .
• Control de Nivel de Agua Integrado: Incluye lógica de control de nivel de agua para evitar el funcionamiento en seco (dry run) y protección contra desbordamiento (full water) .
• Control Vectorial sin Sensor (SVC): Ofrece un control preciso de velocidad con una precisión de ±0.2% y tiempo de respuesta de par < 50ms .
• Instalación Flexible: Soporta montaje en pared, brida o riel DIN, adaptándose a diferentes espacios de instalación .
• IP54 Opcional: Versión con grado de protección IP54 disponible para ambientes con polvo o humedad, permitiendo instalación en exteriores sin gabinete adicional .

¿Por qué comprar este producto en SOLARPEC?

En SOLARPEC seleccionamos los mejores componentes para garantizar la máxima eficiencia y durabilidad de tus sistemas de bombeo y control de motores. Al elegir el variador INVT GD100-015G-4-PV, obtienes:

• Marca Reconocida: INVT es una marca líder en variadores de frecuencia, con presencia global y certificaciones internacionales.
• Versatilidad de Alimentación: Capacidad de operar con red AC trifásica 380V o directamente con paneles solares DC de hasta 800V, adaptándose a cualquier tipo de instalación .
• Compatibilidad Garantizada: Te asesoramos en la selección del variador adecuado según el motor, la bomba y las condiciones de operación.
• Asesoría Técnica Especializada: Nuestros ingenieros te ayudan en la configuración de parámetros, puesta en marcha y optimización del sistema.
• Soporte Post-Venta: Contamos con técnicos capacitados en equipos INVT para resolver cualquier duda durante la instalación o el uso del equipo.

¿Listo para optimizar el control de tus motores de alta potencia o implementar un sistema de bombeo solar a gran escala? El Variador INVT GD100-015G-4-PV es la solución profesional que estabas buscando. Contáctanos y te asesoramos para integrarlo en tu instalación.
