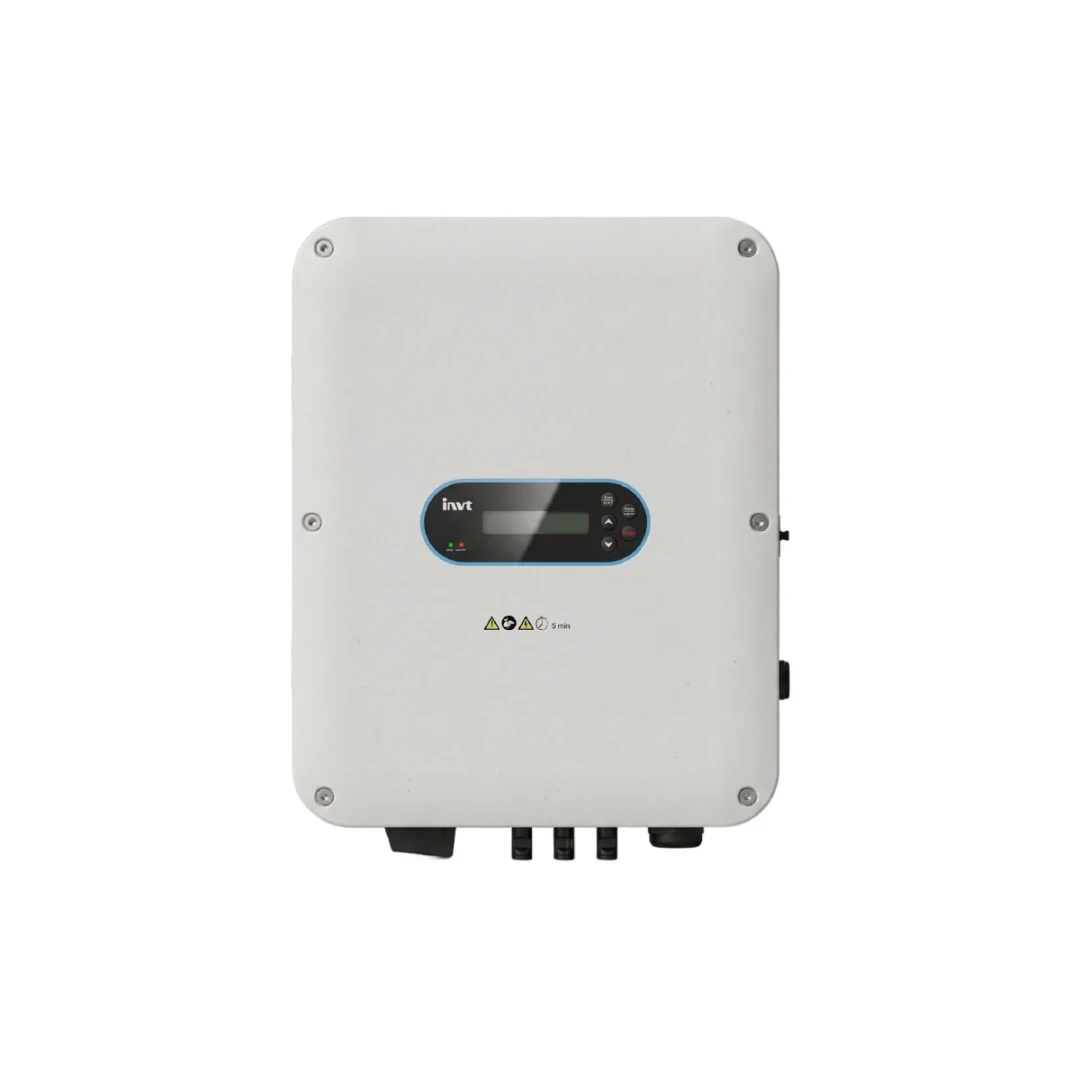

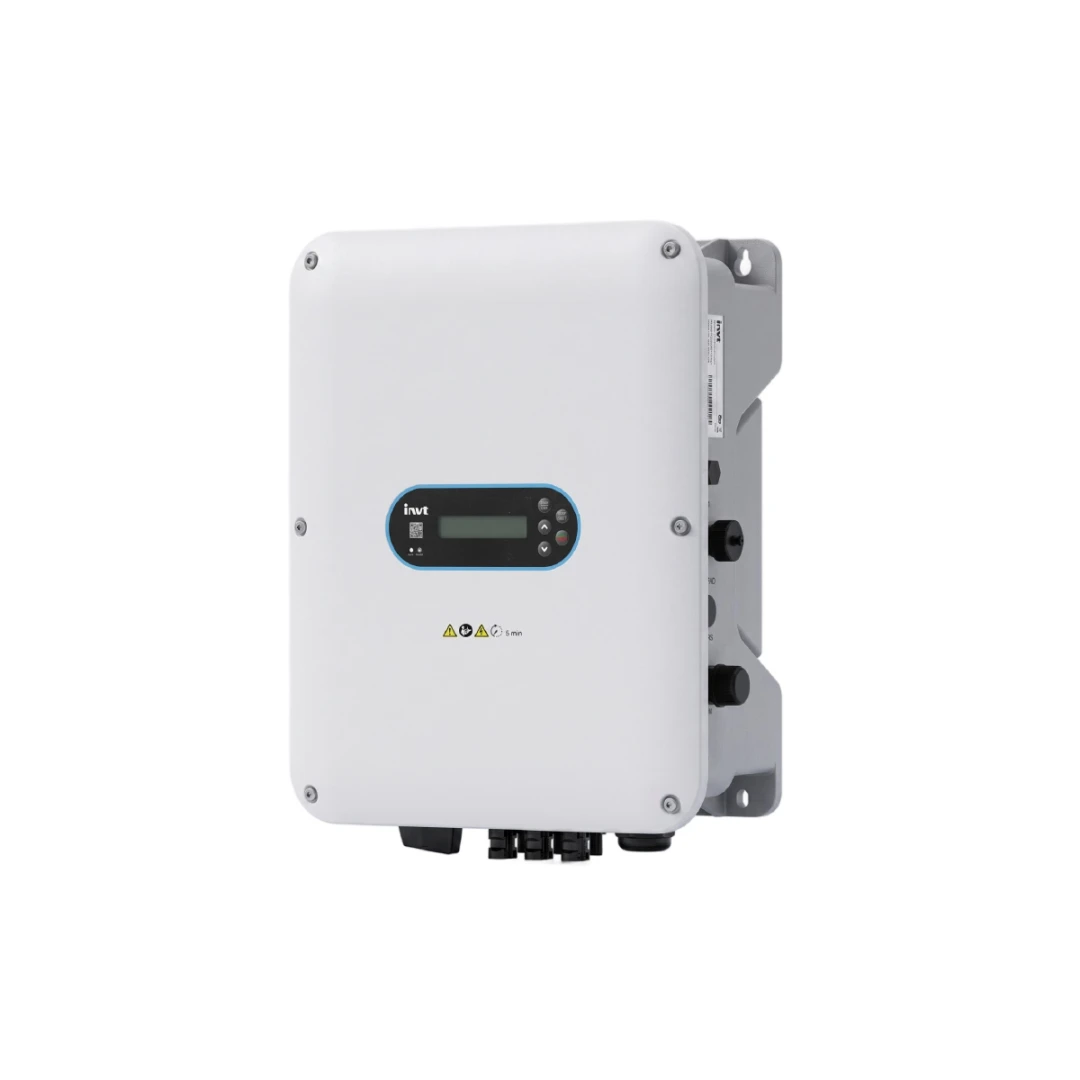

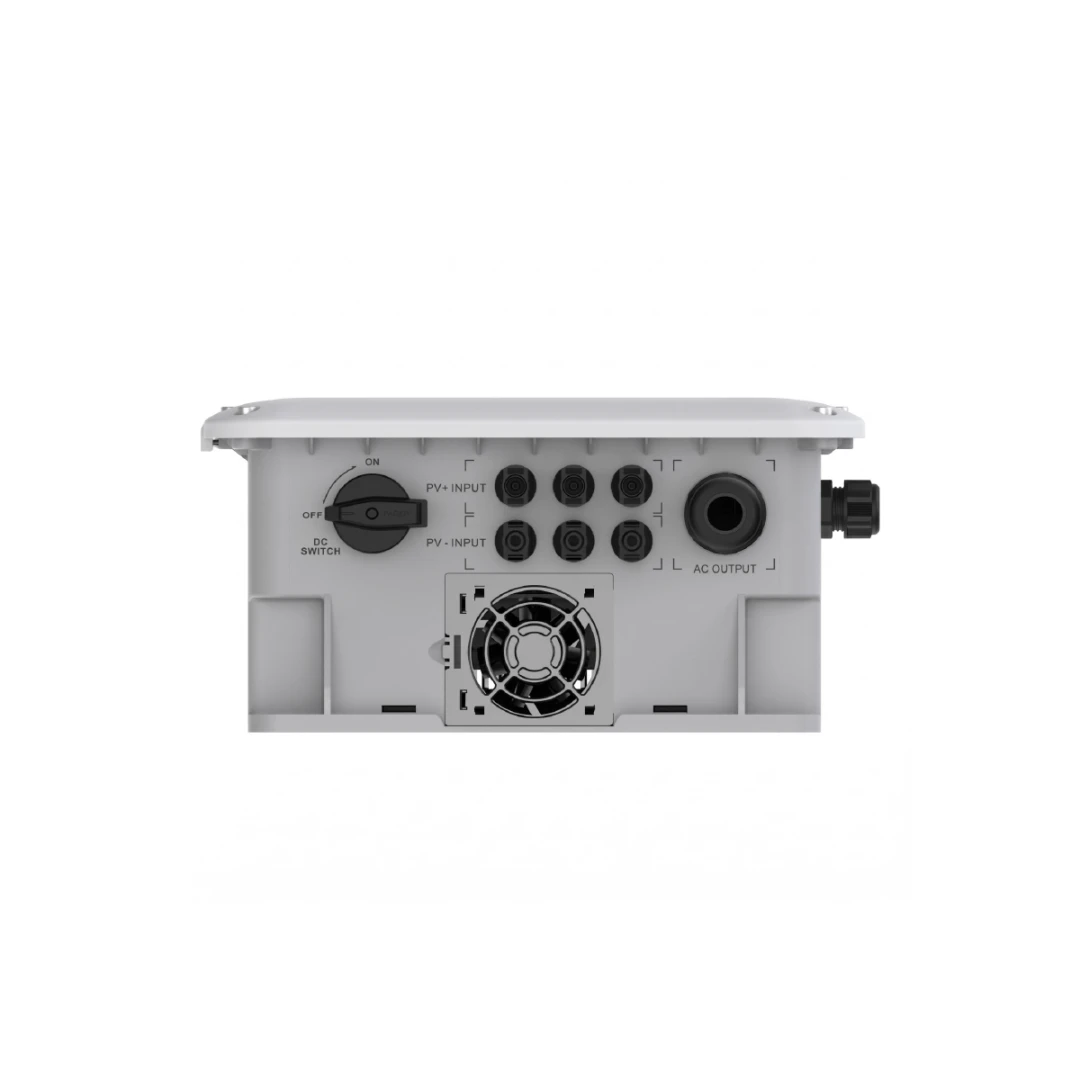

Variador de frecuencia trifásico INVT SP100-5R5-4-6-S
El Variador de frecuencia INVT SP100-5R5-4-6-S es un equipo especializado de la serie SP100, diseñado específicamente para el control de motores de bombas de agua en sistemas de bombeo solar fotovoltaico . Con una potencia nominal de 5.5kW (7.5CV) y alimentación trifásica de 380-480V, este variador permite el control preciso de la velocidad de motores asíncronos, optimizando el consumo energético y protegiendo los equipos.
Una de las principales ventajas de este modelo es su capacidad de operar directamente con energía solar, aceptando entrada DC de paneles fotovoltaicos en un rango de 220-900V DC , lo que lo hace ideal para instalaciones de bombeo en zonas rurales o agrícolas donde el acceso a la red eléctrica es limitado.
Características Principales
- Potencia 5.5kW (7.5CV): Adecuado para motores trifásicos de hasta 5.5kW, ideal para bombas de agua de tamaño mediano, sistemas de riego agrícola y aplicaciones industriales ligeras .
- Alta Tensión de Entrada DC (220-900V): Acepta entrada directa de paneles solares en un rango de 220-900V DC, permitiendo configuraciones flexibles de paneles en serie para optimizar la captación solar y reducir las pérdidas en el cableado .
- Alimentación AC Versátil: También puede alimentarse con red trifásica 380-440V AC (-15% ~ +10%), adaptándose a diferentes tipos de instalación híbrida .
- Alta Protección IP66: Grado de protección IP66, completamente resistente al polvo y a chorros de agua de alta presión, permitiendo su instalación directamente en exteriores junto al pozo, sin necesidad de gabinetes adicionales .
- Alta Integración - Sin Gabinete Adicional: El SP100 integra componentes de protección, eliminando la necesidad de una caja combinadora externa costosa y simplificando la instalación .
- Excelente Rendimiento con Cableado Largo: Soporta hasta 200 metros de longitud de cable entre el variador y el motor sin necesidad de reactor de salida, ideal para instalaciones donde la bomba está alejada del equipo de control .
- Tecnología MPPT Avanzada: Algoritmo de control MPPT con eficiencia del 99.99% , maximizando la captación de energía solar incluso en condiciones variables de radiación .
- Monitorización Remota IoT: Compatible con módulo IoT externo para supervisión remota del sistema de bombeo a través de la nube, con visualización de estado del dispositivo y control remoto .
- Capacidad de Sobrecarga: Soporta 120% de la corriente nominal durante 60 segundos y 150% durante 10 segundos, garantizando el arranque de cargas exigentes sin disparos intempestivos .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | INVT SP100-5R5-4-6-S |
Potencia Nominal | 5.5 kW (7.5 CV / 7.5 HP) |
Alimentación AC | 3 fases 380-440V AC (-15% ~ +10%) 50/60Hz |
Corriente Entrada AC | 19.5 A |
Alimentación DC (PV) | 220 – 900 V DC |
Corriente Máx. DC Entrada | 23.9 A |
Corriente Salida (3PH) | 14 A |
Frecuencia de Salida | 0 – 400 Hz |
Control | Sensorless Vector Control (SVC) |
Velocidad de Control | Precisión ±0.2% (SVC) |
Longitud Máx. Cable Motor | 200 m |
Capacidad de Sobrecarga | 120% / 60s, 150% / 10s |
Protección | IP66 |
Refrigeración | Natural (sin ventilador) |
Temperatura Operativa | -10°C ~ +60°C (derating >45°C) |
Altitud Máxima | 1000m (derating >1000m) |
Dimensiones (W × H × D) | 298 × 372 × 150 mm (Frame A3) |
Peso | 5.0 kg |
Comunicación | RS485, Modbus RTU, IoT (opcional) |
Cable Recomendado | 2.5 mm² (R,S,T,U,V,W,PE) / 2.5 mm² (PV+, PV-) |
Configuración Recomendada de Paneles Solares
Para el modelo SP100-5R5-4-6-S, con su amplio rango de entrada DC de 220-900V, se recomienda la siguiente configuración de paneles solares para una operación óptima:
Potencia Panel | Configuración | N° de paneles | Tensión Total (Vmp) |
400W (Vmp~37V) | 14-15 paneles en serie × 2 strings | 28-30 paneles | 518-555V |
450W (Vmp~41V) | 12-13 paneles en serie × 2 strings | 24-26 paneles | 492-533V |
540W (Vmp~49V) | 12-13 paneles en serie × 2 strings | 24-26 paneles | 588-637V |
Importante: La tensión de circuito abierto total (Voc total) debe mantenerse por debajo de los 900V DC. El amplio rango de entrada permite configuraciones flexibles de strings largos .
Aplicaciones
Paneles solares para empresas
Ideal para sistemas de bombeo solar agrícola, riego por aspersión, bombeo de pozos y sistemas de agua potable en zonas rurales . El variador puede conectarse directamente a paneles solares, arrancando automáticamente cuando hay suficiente radiación solar y deteniéndose al anochecer, sin necesidad de baterías ni controladores complejos. Gracias a su protección IP66 y componentes integrados, puede instalarse directamente en el campo, junto al pozo, sin necesidad de gabinetes adicionales.
Sistemas de Bombeo Industrial
Aplicable en pequeñas industrias, sistemas de elevación de agua, llenado de tanques elevados y sistemas de presión constante para pequeñas comunidades rurales .
Aplicaciones de Acuicultura
La serie SP100 ha sido utilizada con éxito en granjas de peces y camarones en Tailandia, proporcionando energía estable y de bajo costo para sistemas de aireación y circulación de agua .
Ventajas del Variador INVT SP100-5R5-4-6-S
- Alto Voltaje de Entrada DC (900V): Permite configuraciones de paneles en serie de hasta 14-18 paneles, reduciendo la corriente, las pérdidas en el cableado y el número de strings necesarios .
- Alta Protección IP66 – Instalación Directa en Exteriores: A diferencia de los variadores convencionales (IP20), este equipo puede instalarse directamente junto al pozo, sin necesidad de gabinetes adicionales, resistiendo polvo, lluvia y chorros de agua a presión .
- Alta Integración – Menor Costo de Instalación: El SP100 integra componentes de protección, eliminando la necesidad de una caja combinadora externa costosa. Esto simplifica drásticamente la instalación y reduce los costos del sistema .
- Monitorización Remota IoT: Compatible con módulo IoT externo para supervisión remota del sistema de bombeo a través de la nube, permitiendo visualizar el estado del sistema, recibir alarmas y controlar remotamente el equipo desde cualquier lugar .
- Excelente Rendimiento con Cableado Largo: Soporta hasta 200 metros de distancia entre el variador y el motor sin necesidad de reactor de salida, ideal para instalaciones donde la bomba está lejos del equipo de control .
- Algoritmo MPPT Eficiente (99.99%) : Tecnología MPPT madura y eficiente que asegura una alta eficiencia energética, mayor caudal de agua y menor tasa de fallos, incluso en condiciones de baja radiación .
- Tecnología de Control Vectorial sin Sensor (SVC): Ofrece un control preciso de velocidad con una precisión de ±0.2% y una relación de velocidad de 1:200 para motores asíncronos .
- Soporte Anti-robo: El diseño del equipo soporta instalación anti-robo, haciendo que la instalación en exteriores sea más segura .
Tipos de Operación
El variador SP100 puede configurarse en diferentes modos de operación:
- Modo PV puro (Off-Grid): Alimentado exclusivamente por paneles solares, arranca automáticamente con la luz solar .
- Modo Híbrido con Prioridad PV: Con conmutación automática a red AC cuando la radiación solar es insuficiente, con visualización de energía AC/DC .
- Modo Híbrido EB (Emergency Backup): Función especial que garantiza el suministro continuo de agua utilizando energía de red o generador cuando la radiación solar es insuficiente .
- Modo Fijo con Red: Operación como variador de frecuencia estándar alimentado por red AC trifásica 380-440V.
Instalación y Mantenimiento
Recomendaciones de Cableado
- Longitud máxima del cable de motor: 200 metros sin necesidad de reactor de salida .
- Sección de cable recomendada: 2.5 mm² para alimentación y motor .
- Sección de cable para conexión PV: 2.5 mm² por grupo .
Protección
- Grado de protección IP66: Instalación directa en exteriores .
- Capacidad de cortocircuito: 100 kA según IEC 61439-1 .
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC seleccionamos los mejores componentes para garantizar la máxima eficiencia y durabilidad de tus sistemas de bombeo solar.
- Marca Reconocida: INVT es una marca líder en variadores de frecuencia, con presencia global y certificaciones internacionales. La serie SP100 ha sido validada en múltiples aplicaciones de riego agrícola en todo el mundo, incluyendo Vietnam, Malasia, Tailandia, India y Arabia Saudita .
- Alta Tensión de Entrada 900V: Diseñado para trabajar con tensiones de entrada de hasta 900V DC, ideal para configuraciones con múltiples paneles en serie y para reducir pérdidas en el cableado .
- Alta Protección IP66 – Instalación Simplificada: Ideal para instalaciones en exteriores junto al pozo, sin necesidad de gabinetes adicionales, reduciendo costos y simplificando la instalación .
- Alta Integración – Menor Costo de Sistema: Al integrar componentes de protección, eliminamos la necesidad de una caja combinadora externa, simplificando la instalación y reduciendo costos.
- Monitorización Remota IoT: Te asesoramos en la instalación del módulo IoT opcional para supervisión remota del sistema de bombeo a través de la nube, con visualización en tiempo real desde tu móvil .
- Amplia Experiencia en Campo: Serie probada en aplicaciones de riego agrícola en condiciones extremas (Arabia Saudita, Tailandia, India), garantizando fiabilidad y durabilidad .
- Asesoría Técnica Especializada: Nuestros ingenieros te ayudan en la configuración de parámetros, puesta en marcha y optimización del sistema de bombeo.
- Soporte Post-Venta: Contamos con técnicos capacitados en equipos INVT para resolver cualquier duda durante la instalación o el uso del equipo.
¿Listo para implementar un sistema de bombeo solar profesional de 5.5kW con entrada de alto voltaje? El Variador INVT SP100-5R5-4-6-S es la solución ideal para aplicaciones de bombeo en pozos, sistemas de riego agrícola y abastecimiento de agua en zonas rurales. Contáctanos y te asesoramos para diseñar el sistema completo según tus necesidades.
