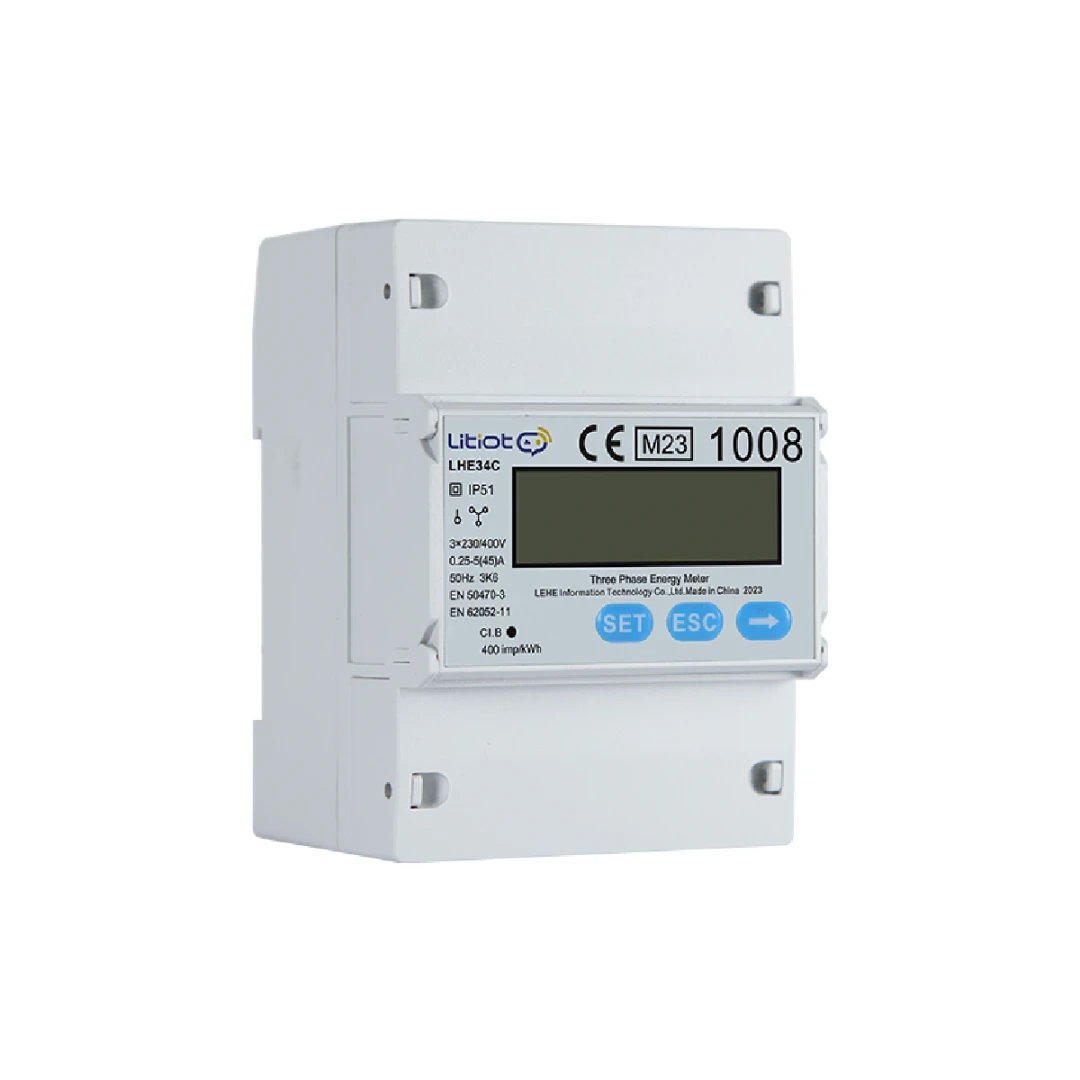

Vatímetro Trifásico LITIOT LHE34C
El Vatímetro Trifásico LITIOT LHE34C es un medidor de energía de alta precisión diseñado para la monitorización y gestión de sistemas eléctricos trifásicos en aplicaciones de energía solar, almacenamiento y redes inteligentes . Este equipo permite medir en tiempo real parámetros clave como la energía activa y reactiva, el voltaje, la corriente, la potencia, el factor de potencia y la frecuencia, proporcionando los datos necesarios para optimizar el consumo y la producción energética .
Equipado con un puerto de comunicación RS485 con protocolo Modbus-RTU, el LHE34C se integra fácilmente con inversores y otros dispositivos para implementar estrategias de control como el vertido cero o la gestión de excedentes. Su diseño compacto para montaje en carril DIN y su amplio rango de tensiones nominales (120/208V, 127/220V, 230/400V, etc.) lo hacen compatible con los estándares eléctricos de México, España y Latinoamérica .
Características Principales
- Medición Integral de Parámetros Trifásicos: Mide energía activa importada/exportada (kWh), energía reactiva (kVArh), voltaje por fase, corriente por fase, frecuencia, potencia activa/reactiva (total y por fase) y factor de potencia (total y por fase) .
- Alta Precisión con Clase I: Ofrece una precisión de Clase 1 para la medición de energía activa (kWh), garantizando datos fiables para la facturación y el análisis de consumos .
- Respuesta Rápida con Refresco de 100ms: Soporta una actualización instantánea de parámetros (voltaje, corriente, potencia) cada 100 milisegundos, permitiendo una respuesta ágil del sistema de control ante cambios en la generación o el consumo .
- Entrada para Transformadores de Corriente (CT) Externos: Compatible con pinzas amperimétricas de tipo abierto (Open-type CT) de diferentes rangos (10A/5mA, 120A/48mA, 250A/50mA), adaptándose a distintas potencias de instalación sin necesidad de cambiar el medidor .
- Comunicación RS485 Modbus-RTU: Puertos de comunicación estándar con tasas de baudios configurables de hasta 115200 bps, facilitando la integración con inversores, sistemas SCADA y plataformas de monitorización .
- Compatibilidad con Redes Trifásicas (3P4W / 3P3W): Configurable para sistemas trifásicos de 4 hilos (3 fases + neutro) o de 3 hilos, adaptándose a diferentes configuraciones de red .

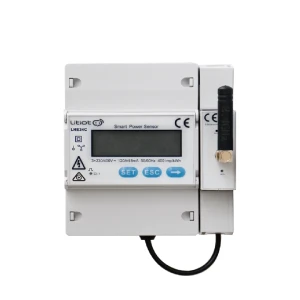

- Interfaz de Expansión Inalámbrica (Opcional): Dispone de una interfaz de módulo que permite añadir conectividad Bluetooth o WiFi (con módulo opcional de 12V 2.5W), para comunicación inalámbrica con el inversor en instalaciones donde no sea posible el cableado RS485 .
- Pantalla LCD (Opcional con Retroiluminación): Cuenta con una pantalla LCD opcional para visualización local de los parámetros de medición, facilitando el diagnóstico y la verificación in situ .
- Instalación Sencilla en Carril DIN: Su formato compacto de 101×72×67mm y terminales de conexión rápida (Quick-plug) para RS485 y los CTs externos simplifican el montaje dentro del cuadro eléctrico .
- Certificaciones de Calidad: Equipo certificado con CE, MID (Directiva de Instrumentos de Medida) y RoHS, garantizando el cumplimiento de estándares internacionales de precisión y seguridad .
Especificaciones Técnicas (Resumen)
Parámetro | Detalle |
Modelo | LITIOT LHE34C |
Conexión | Trifásico 4 hilos (3P4W) o 3 hilos (3P3W) |
Tensiones Nominales | 3x120/208V, 3x127/220V, 3x230/400V, 3x240/415V, 3x254/440V |
Tensión de Funcionamiento | 70% Un – 130% Un |
Corriente | Mediante CT externo (10A/5mA, 120A/48mA, 250A/50mA) |
Frecuencia | 50Hz / 60Hz |
Medición de Energía Activa | Clase 1 (IEC) |
Medición de Energía Reactiva | Clase 2 (IEC) |
Comunicación | RS485, Modbus-RTU (1200-115200 baudios) |
Alimentación | Autoalimentado desde el circuito de tensión (≤2W) |
Temperatura de Operación | -25°C a +55°C |
Protección | IP20 |
Certificaciones | CE, MID, RoHS |
Dimensiones (Al × An × F) | 101 × 72 × 67 mm |
Montaje | Carril DIN |
Aplicaciones
Paneles solares para empresas
En instalaciones comerciales e industriales con sistemas de autoconsumo fotovoltaico, el LHE34C es el componente clave para:
- Control de Vertido Cero: Proporciona al inversor los datos de consumo/exportación en tiempo real para que este ajuste su producción y no inyecte excedentes a la red .
- Monitorización Avanzada: Permite supervisar el consumo detallado por fases y el factor de potencia, ayudando a optimizar el uso de la energía y detectar desequilibrios .
Paneles solares para casa
En viviendas unifamiliares con suministro trifásico, el LHE34C permite una gestión inteligente del autoconsumo. El inversor utiliza sus datos para priorizar el consumo solar, cargar baterías o verter excedentes según la normativa local.
Sistemas de Almacenamiento de Energía (BESS)
Esencial en sistemas de baterías para monitorizar el flujo de energía bidireccional (carga y descarga) y para que el sistema de gestión (BMS) tome decisiones basadas en los datos de consumo y precio de la red.
Ventajas de Elegir el Vatímetro LITIOT LHE34C
1. Control de Vertido Cero (Inyección Cero)
La principal función de este vatímetro en una instalación de autoconsumo es medir el punto de conexión a la red. El inversor lee estos datos y ajusta su potencia de salida para que la energía que fluye hacia la red sea siempre cero o la mínima permitida, cumpliendo con las normativas locales que no permiten la venta de excedentes .
2. Respuesta Ultrarrápida (100ms)
Gracias a su capacidad de refrescar los valores instantáneos (voltaje, corriente, potencia) cada 100ms, el sistema de gestión puede reaccionar de forma casi inmediata a cambios bruscos de consumo (como encender un horno o un aire acondicionado), evitando picos de importación de red o vertidos no deseados .
3. Alta Precisión (Clase 1)
La precisión de medición Clase 1 para energía activa es fundamental para garantizar que los datos de consumo y generación sean fiables, tanto para la compensación de excedentes con la compañía eléctrica como para el análisis del retorno de inversión (ROI) del sistema solar .
4. Flexibilidad con CTs Externos
El uso de transformadores de corriente externos permite adaptar el mismo medidor a instalaciones de muy diferentes potencias (desde 10A hasta 250A o más), simplemente cambiando la pinza amperimétrica. Esto simplifica el inventario y la instalación .
5. Opción de Expansión Inalámbrica
La posibilidad de añadir un módulo WiFi o Bluetooth opcional es una gran ventaja en rehabilitaciones o instalaciones donde no es posible pasar un cable de comunicación RS485 desde el cuadro eléctrico hasta el inversor, permitiendo la comunicación inalámbrica de datos .
6. Amplia Compatibilidad de Tensiones (120V-440V)
El vatímetro LHE34C es compatible con un rango muy amplio de tensiones nominales, lo que le permite funcionar correctamente en redes de 127/220V (común en México) como en redes de 230/400V (típicas de España).
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC seleccionamos los componentes más fiables para garantizar el máximo rendimiento de tus instalaciones. Al elegir el vatímetro LITIOT LHE34C, obtienes:
- Compatibilidad Garantizada: Especialmente diseñado para funcionar a la perfección con inversores y sistemas de gestión de LITIOT y de otras marcas líderes del mercado mediante protocolo Modbus estándar.
- Precisión Comprobada: Un equipo con certificación MID (Directiva Europea de Instrumentos de Medida), lo que garantiza que sus mediciones son fiables, precisas y oficialmente reconocidas.
- Asesoramiento en la Integración: Nuestros ingenieros te ayudan a configurar los parámetros de comunicación (dirección Modbus, baud rate) y a instalar correctamente los CTs en el cuadro para asegurar una lectura fiable del flujo de energía.
- Configuración de Vertido Cero: Te guiamos en la configuración del inversor para que reconozca el vatímetro y pueda realizar un control efectivo de la inyección cero en tu instalación de autoconsumo.
Mide y controla tu energía con la máxima precisión. El Vatímetro LITIOT LHE34C es el cerebro de medición que tu sistema de autoconsumo trifásico necesita para maximizar el ahorro y cumplir con la normativa. ¡Contáctanos para integrarlo en tu proyecto!
